RU 2381425 C1, 10.02.2010. RU 2213912 C2, 10.10.2003. SU 1096455 A, 07.06.1984. SU 1495595 A1, 23.07.1989. SU 1437633 A1, 15.11.1988. EP 18271 A, 29.10.1980.
Имя заявителя:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Юго-Западный государственный университет" (ЮЗ ГУ) (RU)
Изобретатели:
Ежов Владимир Сергеевич (RU)
Патентообладатели:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Юго-Западный государственный университет" (ЮЗ ГУ) (RU)
Реферат

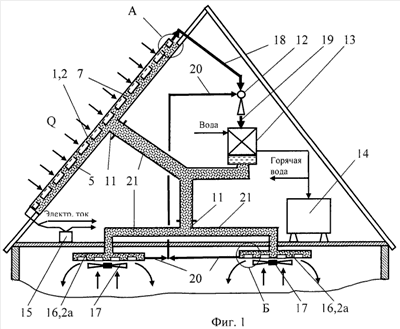

Устройство относится к гелиотехнике, а именно к средствам получения тепла, холода и электричества с помощью солнечной энергии. Теплотрубная система солнечного энергоснабжения здания включает гелиоприемник, состоящий из короба, крышка которого покрыта изнутри решеткой из полос пористого материала, снабженный паровым и конденсатным патрубками, внутри которого помещены подъемные фитили, соединенные с решеткой из полос пористого материала, и фитилем-коллектором, закрытые обечайками с зазорами у крышки и соединенные нижними кромками с рубашкой, закрывающей фитиль-коллектор, связанный паропроводами и конденсатопроводом с эжектором, конденсатором, аккумуляторами тепла и электричества, испарителем. Крышка короба гелиоприемника снаружи покрыта фотоэлементами, в коробах гелиоприемника и охлаждающих панелей боковые стенки покрыты изнутри решеткой из полос пористого материала, на днище вышеупомянутых коробов уложены фитили-коллекторы, рубашки которых покрыты решеткой из полос пористого материала, обечайки подъемных фитилей выполнены с зазорами в виде треугольных прорезей на верхних кромках, соединенных с крышками коробов, конденсатор выполнен в виде кожухотрубного теплообменника и соединен с сетью горячего водоснабжения здания и аккумулятором тепла, выполненным в виде бака горячей воды, испаритель выполнен в виде охлаждающих панелей, размещенных в верхней зоне охлаждаемого помещения, ниже которых размещены осевые вентиляторы, конденсатопровод представляет собой трубопровод, заполненный фитилем, и соединен с фитилями-коллекторами гелиоприемника и охлаждающих панелей, а фотоэлементы гелиоприемника соединены электропроводом с электрической сетью здания и электрическим аккумулятором. Техническим результатом изобретения является повышение эффективности и надежности теплотрубной системы солнечного энергоснабжения здания. 6 ил.
