Дударев Николай Владимирович (RU), Булаев Алексей Александрович (RU)
Изобретатели:
Дударев Николай Владимирович (RU) Булаев Алексей Александрович (RU)
Патентообладатели:
Дударев Николай Владимирович (RU) Булаев Алексей Александрович (RU)
Реферат

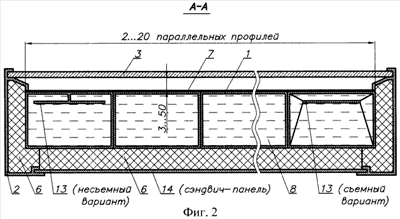

Изобретение относится к гелиотехнике, конкретно - к гелиоагрегатам нагрева жидкостей посредством солнечного лучистого потока (солнечным водонагревателям, коллекторам, поглотителям). Солнечный водонагреватель содержит емкость для воды (абсорбер), выполненный из 220 параллельных профилей замкнутого сечения из алюминиевого сплава, с толщиной стенки 1,03,0 мм, с длиной каждого профиля 0,53,5 м, профили объединены с обоих торцов фланцами, совмещенными с подводящим и отводящим каналами для каждого профиля и подводящей и отводящей коллекторными трубами, при этом между торцами профилей и фланцами выполнены зазоры в 0,23,0 мм, которые заполнены высокотемпературным клеем-герметиком. Сечение (замкнутое) профилей выполнено прямоугольным (в т.ч. квадратным), или трапецеидальным, или эллиптическим (в т.ч. круглым). Внутри профилей могут быть установлены съемные или несъемные экраны. Теплоизолирующий корпус водонагревателя выполнен из профилей алюминиевого сплава и отдельного днища, с внутренней теплоизоляцией между профилями корпуса, его днищем и абсорбером, с апертурой светового окна не менее 90% освещаемой солнцем поверхности корпуса. Изобретение позволит снизить на 1030% трудоемкость изготовления, сборки и герметизации плоских водонагревателей при сохранении общего высокого коэффициента полезного действия устройства. 10 з.п. ф-лы, 3 ил.
