| ОТОПИТЕЛЬНЫЙ РАДИАТОР |  |
Номер публикации патента: 2162196 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F24H003/12 | | Аналоги изобретения: | SU 630498 A, 30.10.1978. SU 326752 A, 19.01.1972. SU 1236266 A1, 07.06.1986. RU 2031326 C1, 20.03.1995. RU 2008572 C1, 28.02.1994. |
| Имя заявителя: | Казанская государственная архитектурно-строительная академия | | Изобретатели: | Гилязов Д.Г.
Нарбеков А.И.
Валиуллин М.А.
Замалеев З.Х. | | Патентообладатели: | Казанская государственная архитектурно-строительная академия |
Реферат | |

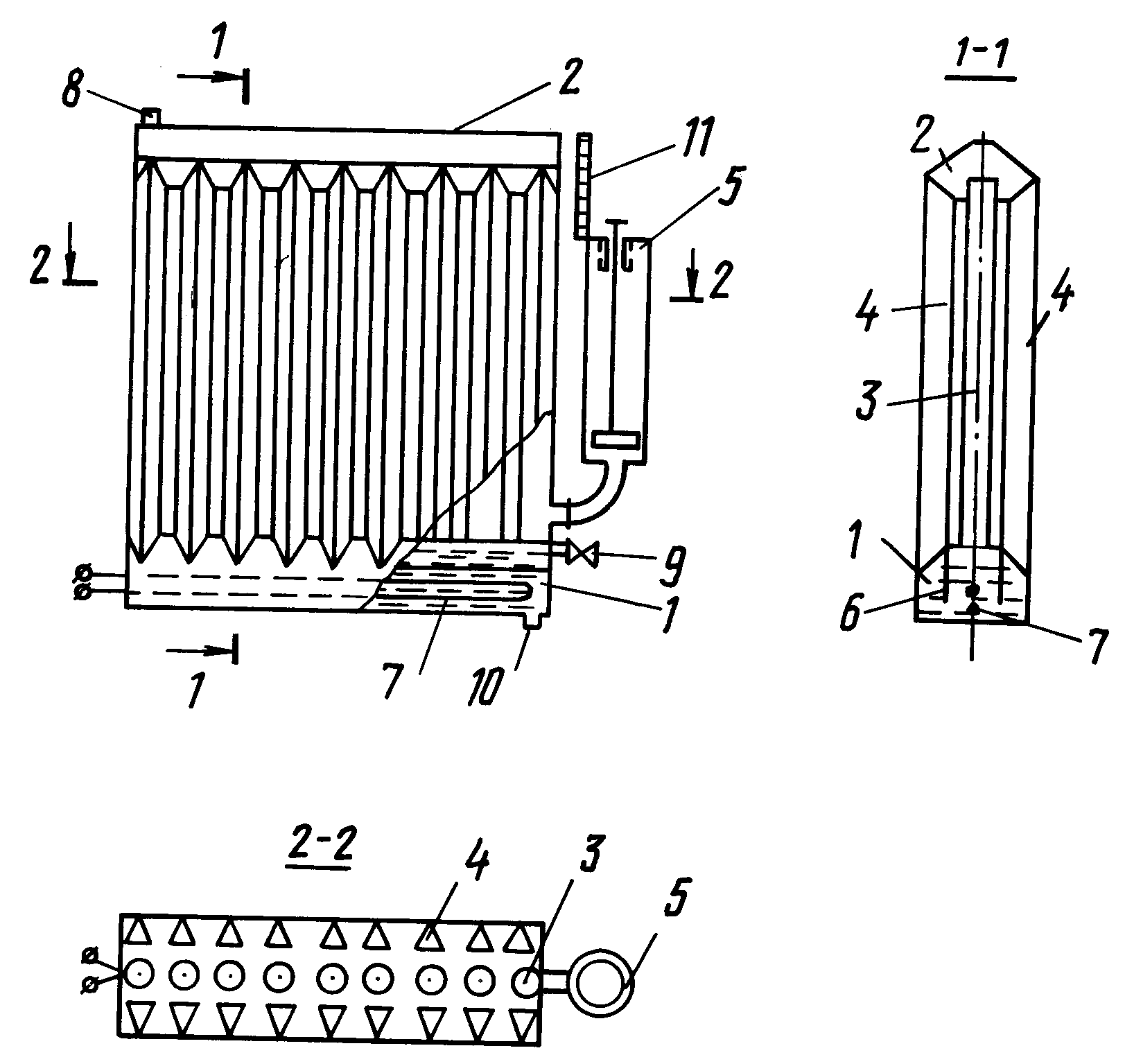

Изобретение относится к технике отопления зданий, в частности к конструкциям отопительных радиаторов. Литой алюминиевый корпус радиатора имеет нижнюю испарительную и верхнюю распределительную камеры, колонки круглого и треугольного сечения, относящиеся к конденсационному участку. Испарительная камера частично заполнена водой, в верхней части разделена перегородками, которые образуют три отсека, в центральный из которых помещен нагреватель. Центральный отсек соединен с распределительной камерой при помощи упомянутых колонок круглого сечения, входящих вовнутрь этой камеры, для предотвращения попадания конденсата в испарительную зону. Два боковых отсека испарительной камеры соединены с распределительной камерой при помощи колонок треугольного сечения. В нижней части испарительной камеры отсеки сообщаются между собой для создания направленного потока конденсата к нагревателю. Такое выполнение радиатора позволяет регулировать его теплоотдачу за счет изменения давления внутри корпуса в зависимости от температуры наружного воздуха. 1 ил.
|
