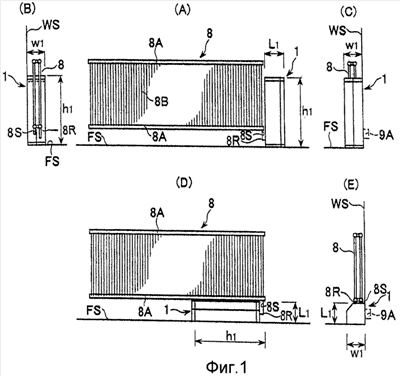

Изобретение относится к электрической циркуляционной системе водяного отопления для использования при отоплении внутренних помещений. Технический результат: обеспечение простоты обслуживания, повышение эффективности работы системы. Электрическая циркуляционная система водяного отопления, представляющая собой циркуляционную систему водяного отопления с электрическим нагревом, содержит один блок из радиатора, причем указанный радиатор является радиатором с циркуляцией горячей воды, имеющим впуск для подачи горячей воды и выпуск для выхода горячей воды; один блок из моноблочного нагревательного устройства, имеющего форму квадратного цилиндра, размещенного с возможностью обеспечения работы одного блока из радиатора; в которой работающий под давлением бак отделения воздуха, циркуляционный насос и трубчатые нагреватели соединены друг с другом посредством системы трубопроводов, Т-образное соединение, имеющее обратный клапан, и Т-образное соединение, имеющее обратные клапаны, расположены последовательно внутри пути системы трубопроводов, отводная труба отходит от Т-образного соединения, и вспомогательный бак расположен на оконечной части отводной трубы, отходящей от системы трубопроводов, тем самым обеспечивая функцию циркуляции горячей воды в моноблочном нагревательном устройстве, причем моноблочное нагревательное устройство соединено с радиатором посредством трубы стороны выхода и трубы стороны возврата. 7 з.п. ф-лы, 8 ил.
