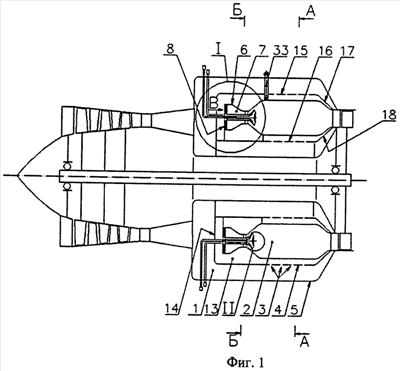

КАМЕРА СГОРАНИЯ НЕПРЕРЫВНОГО ДЕЙСТВИЯ

Номер публикации патента: 2461780

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011119213/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F23R003/50
Аналоги изобретения: RU 2173819 С2, 20.09.2001. RU 2066424 С1, 10.09.1996. RU 2226652 С2, 10.04.2004. US 4864827 А, 12.09.1989. WO 92/07221 A1, 30.04.1992. FR 2085942 A1, 31.12.1971.

Имя заявителя: Федеральное государственное унитарное предприятие "Центральный институт авиационного моторостроения имени П.И. Баранова" (RU)
Изобретатели: Якубовский Константин Яковлевич (RU)
Свердлов Евгений Давыдович (RU)
Патентообладатели: Федеральное государственное унитарное предприятие "Центральный институт авиационного моторостроения имени П.И. Баранова" (RU)

Реферат


Камера сгорания непрерывного действия содержит жаровую трубу кольцевой формы и ограничивающий ее перфорированный наружный экран, размещенные соосно в кольцевом корпусе. Экран выполнен с кольцевыми передней, наружной и внутренней стенками, образующими кольцевую полость. Перфорация экрана выполнена в зоне жаровой трубы. В кольцевой полости экрана на входе в жаровую трубу расположена горелка с кольцевой камерой смешения топлива и воздуха со свободным торцом, на котором установлены устройство подвода топлива и воздухоподводящее устройство. Камера смешения состоит из передней сужающейся и задней расширяющейся частей с наружной и внутренней кольцевыми стенками. Стенки расширяющейся части камеры смешения являются передними стенками жаровой трубы. Экран снабжен наружной и внутренней конусообразными задними стенками. Стенки камеры смешения и жаровой трубы выполнены сплошными. Устройство подвода топлива состоит из вспомогательного и основного контуров. Воздухоподводящее устройство осуществлено в виде кольцевой головки с продольными смесительными трубками, имеющими топливные форсунки. Продольные трубки соединяют кольцевую полость экрана с полостью камеры смешения. Топливные форсунки связаны с основным контуром подвода топлива. Вспомогательный контур подвода топлива содержит кольцевой коллектор, выходная часть которого выполнена в виде кольцевого стабилизатора пламени и размещена в расширяющейся части камеры смешения. Изобретение позволяет работу камер сгорания на различных газовых топливах с расширением границ бедного срыва пламени при снижении уровня эмиссии вредных веществ в продуктах сгорания. 10 з.п. ф-лы, 6 ил.
