СМЕСИТЕЛЬ ТОПЛИВА С ВОЗДУХОМ ДЛЯ КАМЕР СГОРАНИЯ

Номер публикации патента: 2457397

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2008100057/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F23D014/62   F23R003/14   F23R003/36
Аналоги изобретения: US 5351477 А, 04.10.1994. RU 2178455 С1, 20.01.2002. RU 2270402 С1, 20.02.2006. RU 2267706 С1, 10.01.2006. SU 354223 A1, 01.01.1972. RU 2142096 C1, 27.11.1999.

Имя заявителя: ДЖЕНЕРАЛ ЭЛЕКТРИК КОМПАНИ (US)
Изобретатели: ЭЛКАДИ Ахмед Мостафа (US)
ИВУЛЕТ Андрей Тристан (US)
Патентообладатели: ДЖЕНЕРАЛ ЭЛЕКТРИК КОМПАНИ (US)
Приоритетные данные: 10.01.2007 US 11/621,705

Реферат

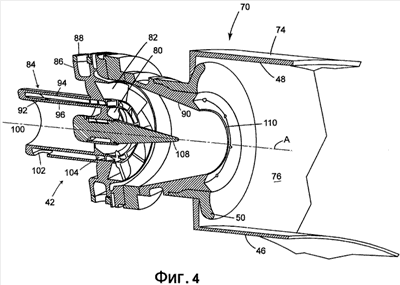

Смеситель топлива с воздухом, включающий в себя кольцевой кожух, центральное тело, внутренний завихритель, распределительную камеру, наружный завихритель, топливный кожух и радиальный завихритель. Внутренний завихритель расположен вокруг центрального тела. Распределительная камера подаваемого низкоэнергетического топлива имеет плоское кольцо, образованное внутренним и наружным кожухами, образующими зазор между ними. Вход для топлива и завихритель распределительной камеры подаваемого топлива расположены в зазоре. Наружный завихритель имеет внутреннюю окружную концевую часть, расположенную вокруг наружного кожуха распределительной камеры подаваемого топлива. Кожух для высокоэнергетического топлива расположен у входной концевой части кольцевого кожуха снаружи наружного завихрителя и по окружности вокруг кольцевого кожуха. Топливный кожух соединен по потоку с наружным завихрителем. Радиальный завихритель предназначен для всасывания воздуха внутрь кольцевого кожуха из области снаружи кольцевого кожуха. Радиальный завихритель расположен по потоку после места расположения в осевом направлении топливного кожуха и внутреннего и наружного завихрителей. Воздухом управляется концентрация топлива вблизи стенки кольцевого кожуха у выхода кольцевого кожуха. Достигается универсальность относительно топлива при сохранении высокой эффективности и уменьшении вредных выбросов. 7 з.п. ф-лы, 10 ил.
