FR 2709342 A1, 03.03.1995. EP 1619441 A1, 25.01.2006. US 3698186 A, 17.10.1972. US 5396761 A, 14.03.1995. RU 2267022 C1, 27.12.2005. RU 2069792 С1, 27.11.1996.
Имя заявителя:
СНЕКМА (FR)
Изобретатели:
БЮНЕЛЬ Жак Марсель (FR) ЖИРАР Николя Пьер-Мари (FR)
Патентообладатели:
СНЕКМА (FR)
Приоритетные данные:
30.03.2006 FR 0602742
Реферат

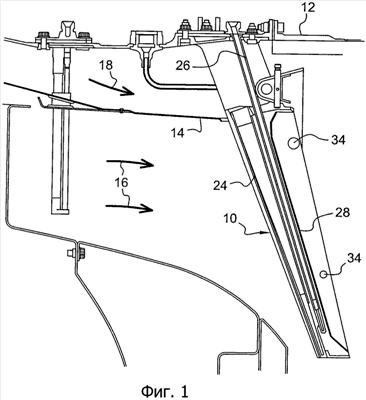

Кронштейн стабилизатора пламени форсажной камеры газотурбинного двигателя, в частности авиационного турбореактивного двигателя, содержит корпус, выполненный в форме открытого двугранного угла, вентиляционную камеру (24). Вентиляционная камера проходит внутри этого корпуса и содержит на одном из своих концов палец центрирования, вставляемый в отверстие, выполненное в упомянутом корпусе. Кронштейн содержит топливный коллектор (26), проходящий внутри корпуса вдоль вентиляционной камеры, направляющие и центрирующие средства для направления и центрирования топливного коллектора по отношению к вентиляционной камере, и экран тепловой защиты (28), закрепленный на упомянутом корпусе и перекрывающий открытую сторону двугранного угла. Вентиляционная камера содержит средства ее фиксации в неподвижном положении в корпусе кронштейна, которые являются независимыми от экрана тепловой защиты. Вентиляционная камера кронштейна стабилизатора пламени содержит открытый конец и противоположный конец, сформированный совместно с по существу осевым пальцем. Палец представляет кольцевой уступ, предназначенный для опоры на основание. Позволяет отказаться от использования выступа центрирования и фиксации на вентиляционной камере, а также исключить: износ экрана тепловой защиты, износ пальца, опасность разрушения топливного коллектора. 3 н. и 10 з.п. ф-лы, 6 ил.
