СПОСОБ ПОЛУЧЕНИЯ ВЫСОКОТЕМПЕРАТУРНОЙ ГАЗОВОЙ СРЕДЫ С ЗАДАННЫМ СОДЕРЖАНИЕМ КИСЛОРОДА И УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ВЫСОКОТЕМПЕРАТУРНОЙ ГАЗОВОЙ СРЕДЫ С ЗАДАННЫМ СОДЕРЖАНИЕМ КИСЛОРОДА
RU 2204732 С2, 20.05.2003. RU 2162988 С2, 10.02.2001. SU 709828 А, 15.01.1980. US 2006/0042254 А1, 02.03.2006. US 4199936 А, 29.04.1980.
Имя заявителя:
Федеральное казенное предприятие "Научно-испытательный центр ракетно-космической промышленности" (RU)
Изобретатели:
Пикалов Валерий Павлович (RU) Мелихов Александр Михайлович (RU) Нарижный Александр Афанасьевич (RU) Феонин Вячеслав Викторович (RU) Орлов Владимир Аркадьевич (RU)
Патентообладатели:
Федеральное казенное предприятие "Научно-испытательный центр ракетно-космической промышленности" (RU)
Реферат

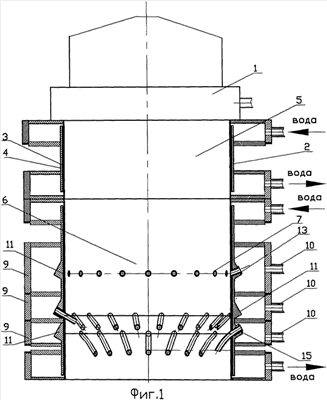

Изобретение относится к теплоэнергетике и может быть использовано в технологических установках для испытания различных воздушно-реактивных двигателей (ВРД), преимущественно прямоточных (ПВРД), в том числе и гиперзвуковых (ГПВРД), в качестве источника воздуха, состав и термодинамические характеристики которого соответствуют различным режимам полета летательного аппарата. Способ получения высокотемпературной газовой среды с заданным содержанием кислорода включает подачу горючего и газообразного или жидкого окислителя, например кислорода или воздуха, или смеси кислорода с азотом в зону горения камеры сгорания с образованием в ее выходном сечении газообразной среды с равномерным полем температуры и содержанием кислорода, а также подачу кислорода или воздуха, или смеси кислорода с азотом в зону разбавления камеры сгорания в виде кольцевых потоков из струй в нескольких поперечных сечениях. При этом подачу кислорода или воздуха, или их смесей, или смеси кислорода с азотом в каждый кольцевой поток зоны разбавления камеры сгорания осуществляют от автономных источников с одинаковой глубиной внедрения струй в каждом сечении, но разной в разных поперечных сечениях. Кольцевые потоки, образованные из струй в разных поперечных сечениях, перекрывают в плане поперечное сечение зоны разбавления к выходу камеры сгорания. Газообразную среду каждого кольцевого потока зоны разбавления смешивают в одинаковой пропорции с газообразной средой соответствующего кольцевого потока, истекающего из зоны горения камеры сгорания. Изобретение позволяет обеспечить высокую равномерность распределения температур и содержания кислорода на выходе камеры сгорания и, соответственно, на входе испытываемого двигателя в широком диапазоне как расхода искусственного воздуха, так и его температуры и содержания кислорода. 2 н. и 4 з.п. ф-лы, 4 ил.
