СИСТЕМА УПРАВЛЕНИЯ ГАЗОВЫМ ИНФРАКРАСНЫМ ИЗЛУЧАТЕЛЕМ | |
Номер публикации патента: 2183796 | |
Редакция МПК: | 7 | Основные коды МПК: | F23N005/24 | Аналоги изобретения: | SU 346971 А, 22.05.1975. SU 978657 А, 07.12.1988. SU 1495581 Al, 23.07.1989. SU 1545034 Al, 23.02.1990. US 5244379 А, 14.09.1993. US 4835670 А, 30.05.1989. |
Имя заявителя: | ОАО "Уральский приборостроительный завод" | Изобретатели: | Никифоров В.Н. Годлевский В.У. Пивень О.П. Степанов В.Л. Абузяров Ф.Н. Тюшняков А.Н. | Патентообладатели: | ОАО "Уральский приборостроительный завод" |
Реферат | |

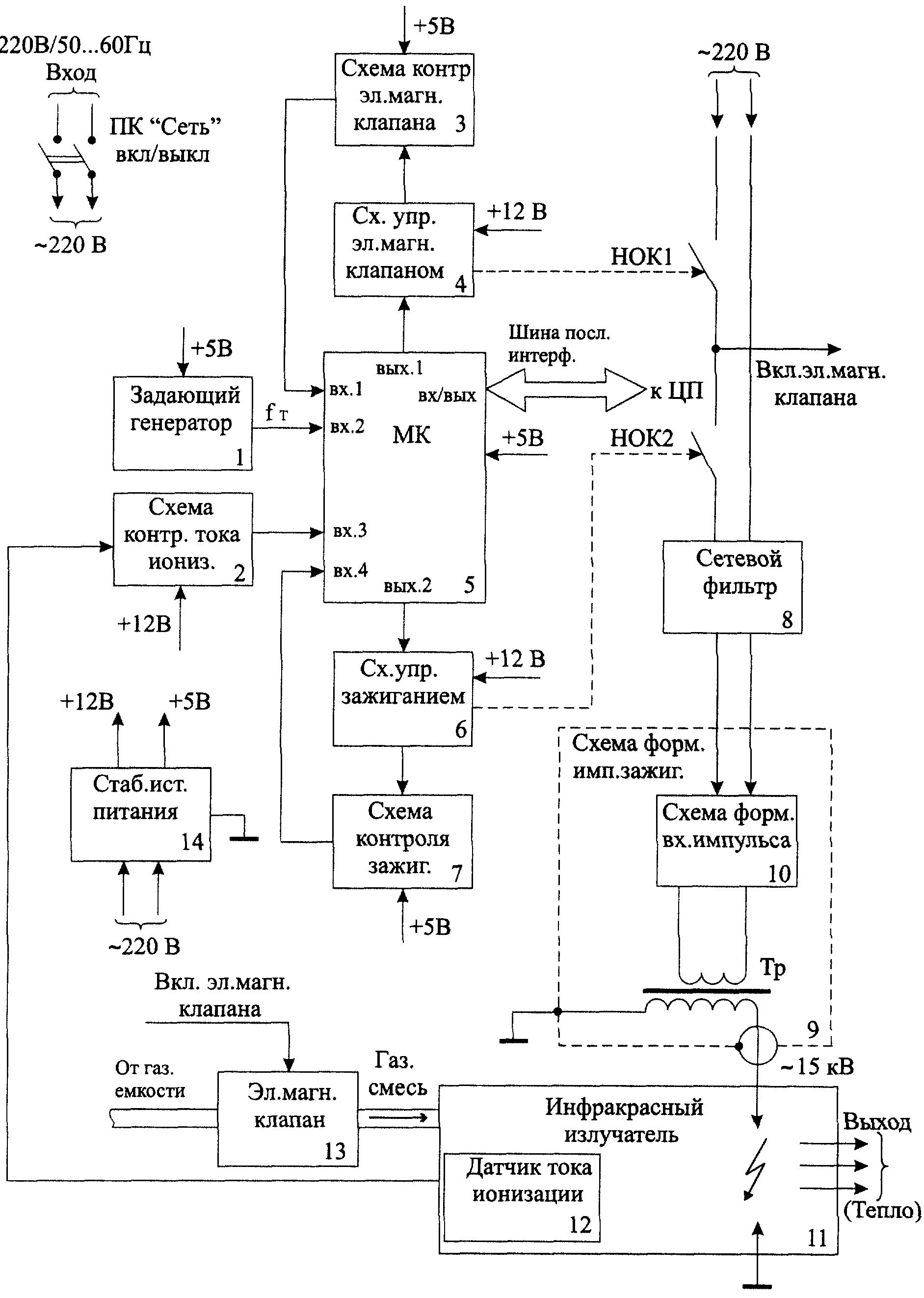

Изобретение относится к газовым горелкам и может быть использовано в автоматике газовых горелок, в том числе инфракрасного (ИК) излучения, применяемых в промышленности, коммунальных и сельскохозяйственных предприятиях (и на открытом воздухе), как источник тепла. Система управления газовым ИК излучателем, содержащая источник питания, входные шины, переключатель "сеть", вторичные шины, датчик ИК излучателя, схему управления электромагнитным клапаном (ЭМК), схему управления зажиганием и первый и второй нормально открытые контакты, механически соединенные с выходом схем управления ЭМК и зажигания, и схему формирования импульса зажигания со схемой формирования входного импульса, связанную со вторым нормально открытым контактом, выход которой подсоединен к ИК излучателю, дополнительно содержит микроконтроллер с шиной последовательного интерфейса, задающий генератор, схему контроля ЭМК, схему контроля зажигания, схему контроля тока ионизации и сетевой фильтр, датчик ИК излучателя выполнен в виде датчика тока ионизации, а источник питания в виде стабилизированного источника питания. Изобретение позволяет повысить эффективность управления и контроля зажигания при снижении материальных (аппаратурных) затрат. 1 ил.
|
