УСТРОЙСТВО ДЛЯ КОНТРОЛЯ НАЛИЧИЯ ПЛАМЕНИ | |
Номер публикации патента: 2183795 | |
Редакция МПК: | 7 | Основные коды МПК: | F23N005/24 | Аналоги изобретения: | US 2201328 А, 24.04.1937. US 1810123 А, 12.05.1930. US 3351725 А, 18.03.1966. US 1071880 А, 07.02.1984. GB 1393491 А, 07.05.1975. SU 108543 А, 07.04.1984. SU 416524 А, 18.02.1975. |
Имя заявителя: | Шутиков Владимир Антонович | Изобретатели: | Шутиков В.А. | Патентообладатели: | Шутиков Владимир Антонович |
Реферат | |

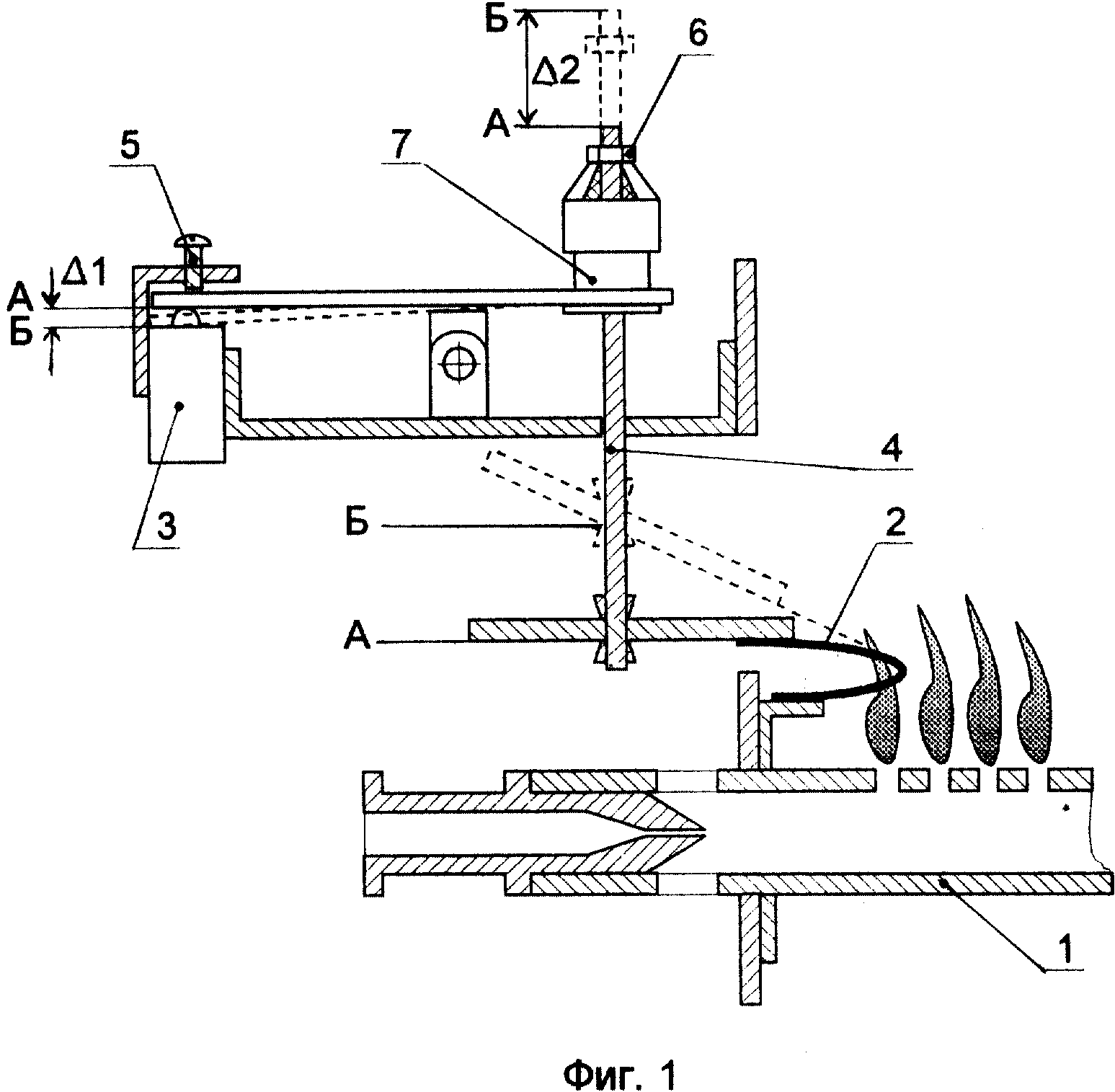

Устройство контроля наличия пламени относится к энергетике, а именно к автоматизации процессов горения в водогрейных аппаратах. В устройство для контроля наличия пламени, содержащее биметаллическую пластину, механически связанную с направляющей, узел передачи механического воздействия от биметаллической пластины через направляющую на контактное устройство и регулируемый упор для ограничения перемещения этого узла в области размещения контактного устройства, введен второй регулируемый упор, установленный на направляющей, а узел передачи механического воздействия выполнен с возможностью регулировки степени механической связи биметаллической пластины с контактным устройством. Изобретение позволяет уменьшить время реакции устройства как при розжиге, так и при погасании пламени горелки, обеспечить устойчивую работу устройства в условиях внешних механических воздействий. 3 ил.
|
