| УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СКОРОСТИ ГОРЕНИЯ ТОПЛИВА В РАКЕТНОМ ДВИГАТЕЛЕ ТВЕРДОГО ТОПЛИВА |  |
Номер публикации патента: 2175741 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F23N005/08 | | Аналоги изобретения: | RU 2122683 C1, 27.11.1998. ИГНАТЬЕВ Б.С. И ДР. Усовершенствованный фотоэлектрический метод измерения скорости горения полимерных композиционных материалов. Конференция "Перспективные химические технологии и материалы". (Tезисы докладов)-Пермь, 1997. RU 2072480 C1, 27.01.1992. WO 92/10705 A1, 25.06.1992. EP 0901598 A1, 17.03.1999. US 3816053 A, 11.06.1974. |
| Имя заявителя: | Федеральное государственное унитарное предприятие "Пермский завод им. С.М. Кирова" | | Изобретатели: | Игнатьев Б.С.
Аликин В.Н.
Кузьмицкий Г.Э.
Федченко Н.Н.
Молчанов В.Ф.
Андрейчук В.А.
Алвеш Е.В.
Игнатьев М.Б. | | Патентообладатели: | Федеральное государственное унитарное предприятие "Пермский завод им. С.М. Кирова" |
Реферат | |

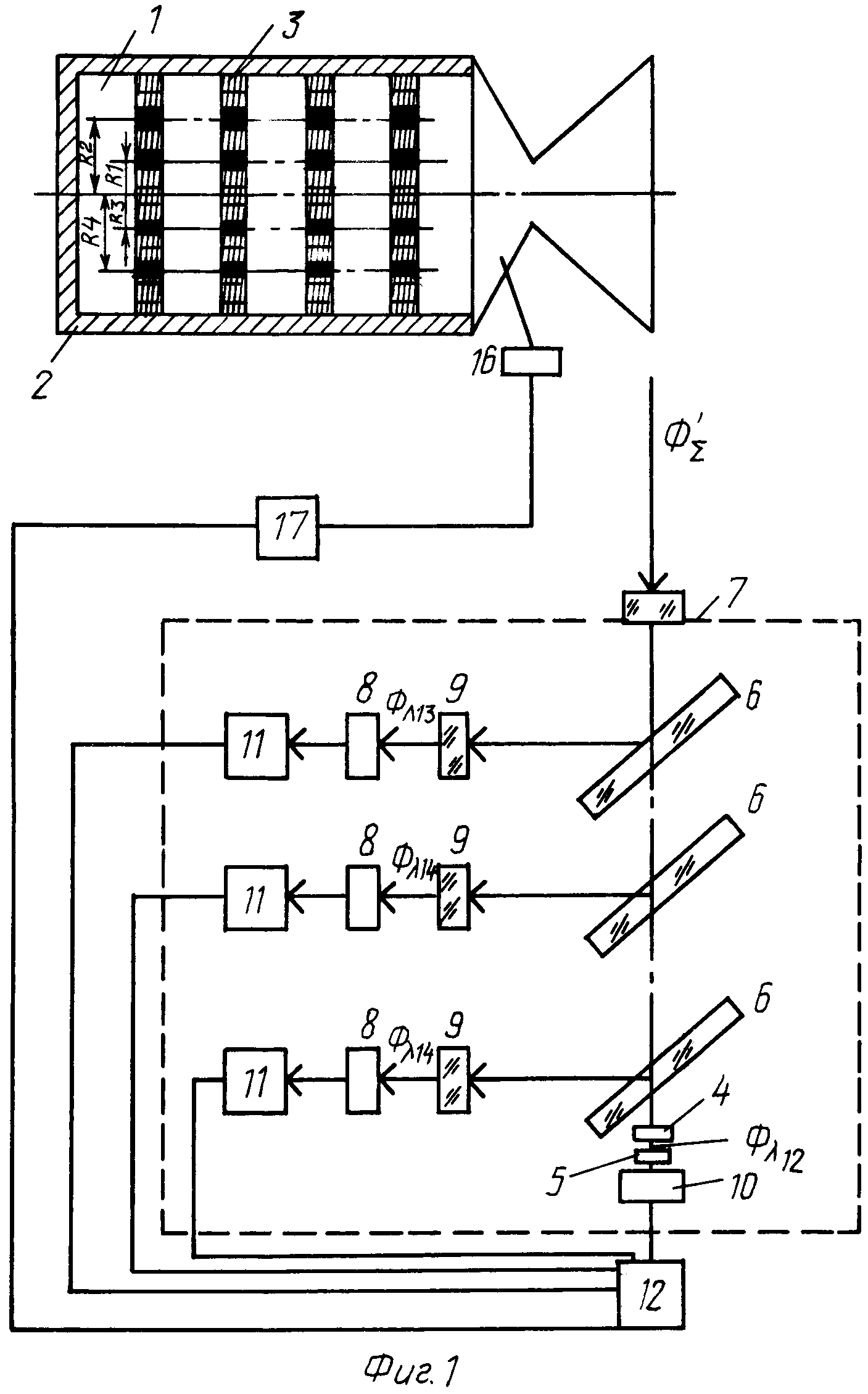

Изобретение относится к технике контроля параметров ракетного двигателя твердого топлива (РДТТ). Устройство содержит камеру сгорания с размещенным в ней бронированным зарядом твердого топлива, приемник излучения, фотоусилитель и многоканальный регистрирующий прибор с отметчиком времени. В заряде выполнены отверстия, геометрические оси которых расположены на известных расстояниях друг от друга и перпендикулярны геометрической оси заряда. В отверстиях на разных радиусах от геометрической оси заряда размещены микродозы химических соединений разных добавочных элементов щелочной группы в объеме 0,0013 - 0,01 см3. Причем в разных отверстиях микродоза химического соединения одного и того же добавочного элемента размещена на одном радиусе от геометрической оси заряда, а свободное пространство между микродозами заполнено бронирующим составом. Линия визирования приемника излучения совмещена с плоскостью среза сопла РДТТ, а перед приемником излучения установлены монохроматический фильтр с длиной волны пропускания, равной длине волны насыщенной центральной части спектральной линии одного из n-используемых добавочных элементов щелочной группы, n-1-светоделительных пластинок и объектив. В отраженных от светоделительных пластинок лучах установлены по одному в каждом луче дополнительному приемнику излучения с монохроматическим фильтром, имеющим длину волны пропускания, равную длине волны насыщенной центральной части спектральной линии одного из n-используемых добавочных элементов щелочной группы. Данное устройство позволяет осуществлять измерение скорости и равномерности горения твердого топлива. 2 ил.
|
