Общество с ограниченной ответственностью "Научное Производственное Объединение Верхнерусские Коммунальные Системы" (RU)
Изобретатели:
Сердюков Алексей Алексеевич (RU) Сердюков Алексей Максимович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Научное Производственное Объединение Верхнерусские Коммунальные Системы" (RU)
Реферат

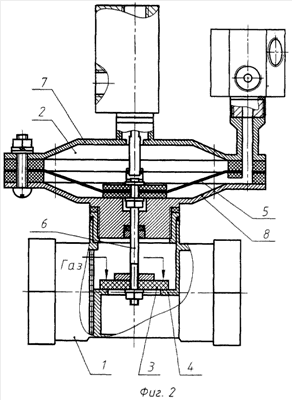

Изобретение относится к энергетике, в частности к энергонезависимым газовым клапанам, используемым в устройствах для сжигания газообразного топлива, и может быть использовано в газогорелочных устройствах паровых и водогрейных котлов наружного размещения. Энергонезависимый газовый клапан содержит запальную горелку с запальником, пусковую кнопку, датчики тяги, температуры, пламени и сетевого газа, термобиметаллическую пластину, запорный клапан, основную горелку, топку, которые с помощью импульсных трубок соединены с мембранным устройством, и водопроводный вентиль с клапаном седла вентиля. Мембранное устройство установлено на резьбе корпуса водопроводного вентиля с возможностью подачи газа над клапаном и состоит из мембраны, соединенной со штоком, верхней и нижней крышек, соединенных между собой и мембраной герметично, при этом на верхней крышке установлен клапан, жиклер источника давления, дренажное сопло, гребенка с жиклером и три сопла, соединенные соответственно с датчиками тяги, температуры и пламени, а шток снабжен уплотнительным элементом и подпружинен пружиной, при этом подмембранная полость изолирована от корпуса клапана и снабжена уплотнительным элементом. Технический результат, который может быть достигнут с помощью изобретения, сводится к упрощению конструкции, повышению надежности и экономичности клапана за счет постоянного автоматического регулирования мощности. 2 ил.
