| СООСНО - СТРУЙНАЯ ФОРСУНКА |  |
Номер публикации патента: 2161719 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F02K009/52 F23D011/10 | | Аналоги изобретения: | АЛЕМАСОВ В.Е. и др. Теория ракетных двигателей // Учебник для студентов машиностроительных специальностей вузов. - М.: Машиностроение, 1980, с.225, 226, р.18.2. SU 5226 A, 30.04.1928. SU 2210 A, 31.01.1927. DE 2040827 C2, 13.05.1982. FR 2000773 A, 12.09.1969. FR 2705120 A1, 18.11.1994. |
| Имя заявителя: | Федеральное государственное унитарное предприятие Конструкторское бюро химавтоматики | | Изобретатели: | Горохов В.Д.
Лобов С.Д.
Черниченко В.В. | | Патентообладатели: | Федеральное государственное унитарное предприятие Конструкторское бюро химавтоматики |
Реферат | |

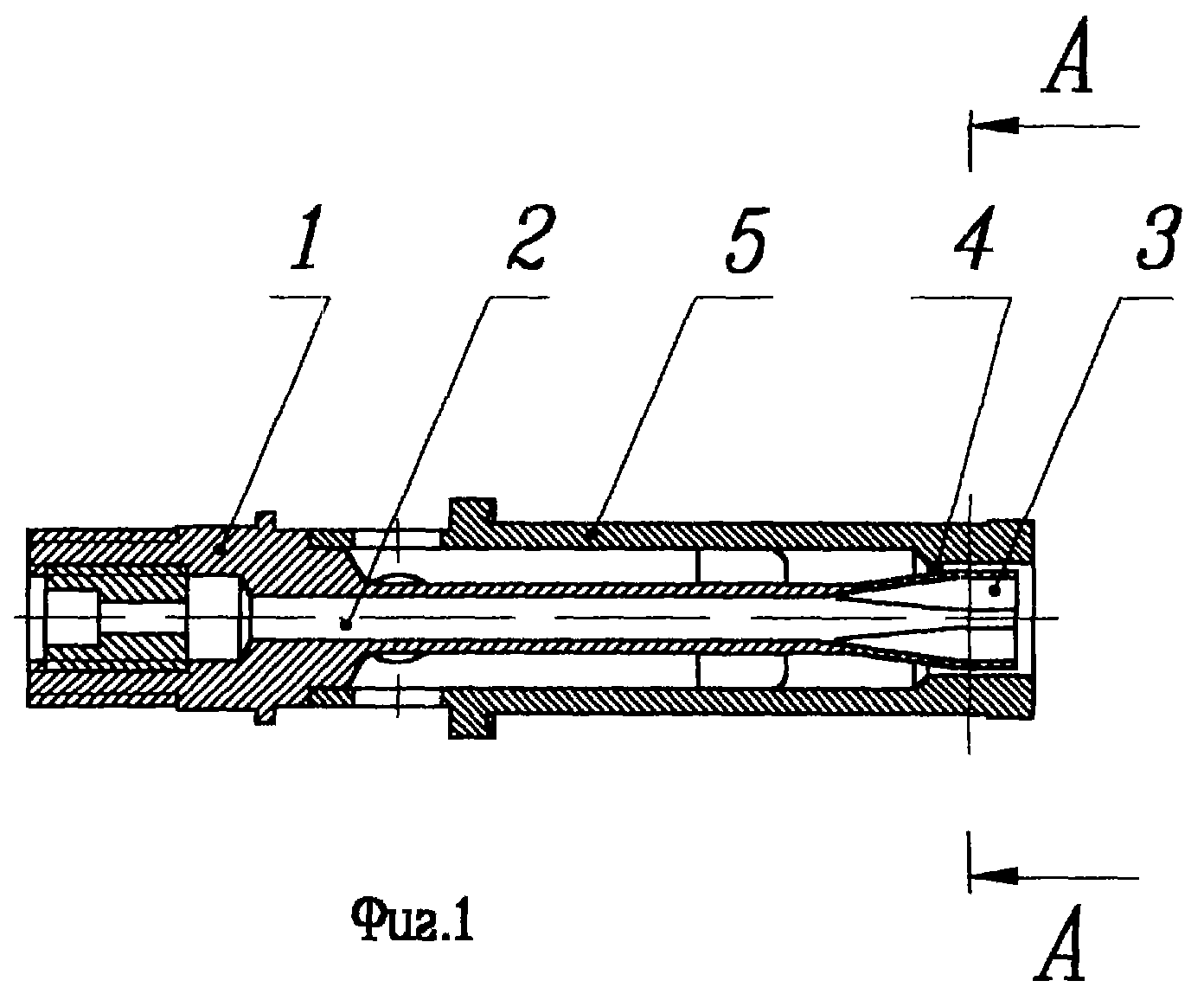

Изобретение относится к устройствам для перемешивания и распыливания компонентов топлива. Изобретение позволяет повысить полноту сгорания компонентов топлива путем увеличения площади поверхности соприкосновения. В соосно-струйной форсунке, содержащей полый наконечник, соединяющий полость одного компонента топлива с зоной горения, втулку, охватывающую с кольцевым зазором наконечник и соединяющую полость другого компонента топлива с зоной горения, в выходной части наконечника выполнены радиально расположенные пазы. Выходной участок внутренней поверхности втулки выполнен эквидистантно наружной поверхности пазов наконечника, при этом площадь сечения на выходе между эквидистантной поверхностью втулки и пазами наконечника составляет Fг = (0,6 - 2,2)·Fо, где Fo - площадь сечения пазов на выходе наконечника. 2 з. п. ф-лы, 3 ил.
|
