КАГАНЕР М.Г. Тепловая изоляция в технике низких температур. Машиностроение. - М., 1966, с.237-262. RU 2183301 С1, 10.06.2002. RU 2283798 С2, 20.09.2006. FR 2594747 A1, 28.08.1987. US 3152033 A, 06.10.1964.
Имя заявителя:
Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева" (RU)
Изобретатели:
Ерпылев Владимир Владимирович (RU) Рожков Михаил Викторович (RU)
Патентообладатели:
Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева" (RU)
Реферат

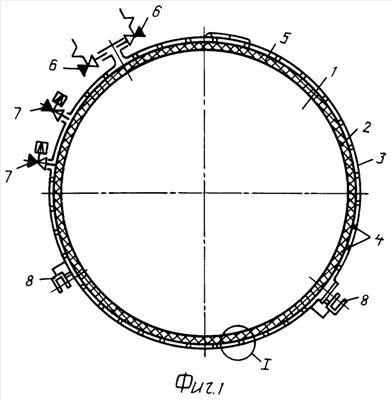

Изобретение относится к теплоизоляции, преимущественно криогенных емкостей космических изделий. Устройство обеспечивает тепловой режим криогенной емкости (1) и содержит экранно-вакуумную теплоизоляцию (2), гермооболочку (3) поверх теплоизоляции (2) и предохранительные клапаны (6), сообщенные с полостью между емкостью (1) и гермооболочкой (3). Клапаны (6) предотвращают разрушение гермооболочки от внутреннего давления. Гермооболочка (3) выполнена из мягкого неметаллического материала, опертого на теплоизоляцию (2) с помощью равномерно расставленных неметаллических бобышек (4). Тем самым образована полость (5) между емкостью (1) и гермооболочкой (3). Пироклапаны (7) вскрывают эту полость на начальном участке выведения объекта в космическое пространство. Дренажные клапаны (8) открываются с падением атмосферного давления в процессе выведения объекта и сообщают полость (5) с окружающей атмосферой. В результате происходит истечение газа из полости (5) до полного вакуумирования теплоизоляции (2). Техническим результатом изобретения является уменьшение потерь криогенного компонента на его испарение при длительной эксплуатации космических объектов и снижение массы космического объекта. 2 ил.
