Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева" (RU)
Изобретатели:
Туманин Евгений Николаевич (RU) Рожков Михаил Викторович (RU)
Патентообладатели:
Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева" (RU)
Реферат

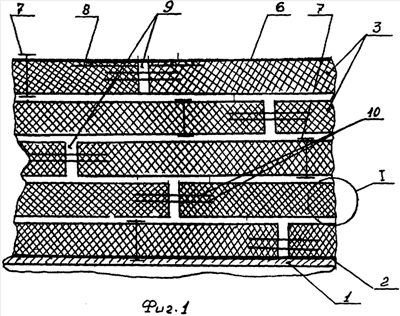

Изобретения относятся к криогенной и ракетно-космической технике и могут быть использованы при теплоизолировании поверхностей баков, поверхностей емкостей для хранения и транспортирования криогенных жидкостей и т.п. Экранно-вакуумная теплоизоляция состоит из матов, в состав каждого из которых входит два пакета. Пакет состоит из чередующихся слоев экранного материала и прокладочного материала. Два слоя экранного материала, формованные на металлической сетке, установлены в качестве первого и последнего слоев каждого мата. Зазоры в стыках пакетов перекрыты дополнительными слоями экранного материала. Способ изготовления экранно-вакуумной теплоизоляции включает изготовление матов в виде чередующихся слоев экранного и прокладочного материала. Пакеты экранно-вакуумной теплоизоляции изготавливают по шаблонам и устанавливают на имитатор теплоизолируемой поверхности криогенной емкости. Слои в пакетах скрепляют между собой кнопками. Из пакетов собирают маты. Не менее трех верхних слоев каждого мата обшивают по контуру тканью. Стыки пакетов в матах смещают друг относительно друга. Маты укладывают друг относительно друга с перекрытием пакетов и соединяют между собой. Достигается упрощение изготовления и уменьшение длины перекрытий экранно-вакуумной теплоизоляции. 2 н.п. ф-лы, 2 ил.
