SU 542057 A1, 05.01.1977. SU 455217 A1, 30.12.1974. SU 527561 A1, 05.09.1976. SU 703718 A1, 15.12.1979. SU 796599 A1, 15.01.1981. SU 558125 A1, 15.05.1977. US 6244561 B1, 12.06.2001. FR 2157423 А5, 01.06.1973.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный морской технический университет" (RU)
Изобретатели:
Михлин Валерий Григорьевич (RU) Румянцев Артем Андреевич (RU) Гришин Дмитрий Игоревич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный морской технический университет" (RU)
Реферат

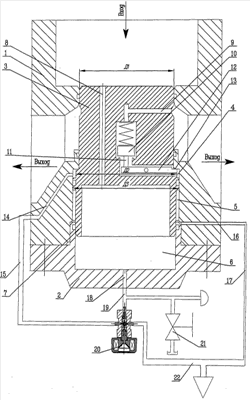

Изобретение относится к пневмоавтоматике и предназначено для использования в устройствах управления и регулирования расхода газов в системах газораспределения, например, для перераспределения давления в предохранительных клапанах. Пневматический клапан с пилотным электромагнитным клапаном включает корпус с седлом, запорный орган, входной и выходные патрубки, обратный клапан, систему дренирования и заправочную систему. Конструкция клапана выполнена с крышкой, в корпусе клапана установлен запорный орган в виде цилиндрического затвора со ступенчато переменным диаметром по длине его образующей для возможности формирования управляющих полостей с корпусом и крышкой. В теле затвора проточены сквозной канал, соединяющий входной патрубок с полостью, образованной крышкой и хвостовиком П-образной формы затвора, и канал, соединяющий выходной патрубок с дренажной магистралью. В его средней части, расположенной по оси затвора, установлен обратный клапан. Шток подпружиненного поршня обратного клапана оперт на рычаг. Рычаг размещен в горизонтальной части канала. В корпусе и крышке клапана выполнены каналы, связанные магистралями через управляющий пилотный электромагнитный клапан с вентилем заправки и системой дренирования. Изобретение направлено на уменьшение гидравлического удара в момент открытия системы газоснабжения и расширение диапазона применения пневматического клапана с пилотным электромагнитным клапаном в сочетании с оптимизацией его конструкции. 1 ил.
