DE 10029527 A1, 10.01.2002. РОГОВЦЕВ В.Л. АВТОМОБИЛИ И ТРАКТОРЫ. - М.: ТРАНСПОРТ, 1977, с.172, строки 17-20 описания, с.173 рис.105. RU 2001789 C1, 30.10.1993. DE 3743794 C1, 27.07.1989.
Имя заявителя:
ЦФ ФРИДРИХСХАФЕН АГ (DE)
Изобретатели:
ФИШЕР Дитер (DE) ШПЭТ Клаус (DE)
Патентообладатели:
ЦФ ФРИДРИХСХАФЕН АГ (DE)
Приоритетные данные:
27.10.2005 DE 102005051377.8
Реферат

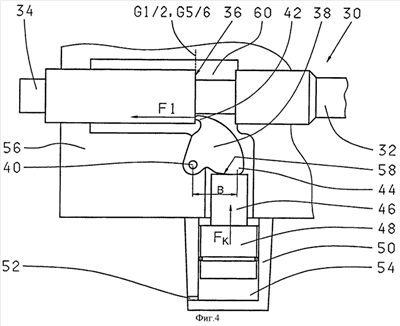

Изобретение относится к механизму переключения передач для коробки передач с демультипликатором и делителем грузовых автомобилей. Механизм (30) переключения передач, переключаемых по схеме "наложенное Н", содержит вал (32) управления переключением и выбора передач и приводимое в действие давлением рабочей среды блокировочное устройство. Вал (32) с одного своего конца (34) кинематически связан с рычагом переключения передач, а с другого своего конца кинематически связан со средствами переключения передач в коробке передач. Блокировочное устройство позволяет распознать водителем непреднамеренное включение недопустимых передач в коробке передач при переключении передач в демультипликаторе из-за автономного перемещения вала (32) управления переключением и выбора передач из одного "коридора" в "коридор" с обеими ближайшими пониженными передачами. Вал (32) в механизме переключения передач выполнен с возможностью перемещения из одного "коридора" в "коридор" с обеими ближайшими пониженными передачами с изменяющимся по длине своего установочного хода усилием. Достигается упрощение конструкции устройства и повышение ее надежности. 8 з.п. ф-лы, 5 ил.
