Редукторы и вариаторы. Атлас конструкций. - М.: Машиностроение, 1964, с.22, лист 16. SU 250673 A, 13.01.1970. SU 1296767 A1, 15.03.1987. RU 39664 U1, 10.08.2004. US 3803936 A, 16.04.1974.
Имя заявителя:
Открытое акционерное общество "АВИАДВИГАТЕЛЬ" (RU)
Изобретатели:
Хасанов Рафис Зафарович (RU) Микрюков Алексей Викторович (RU) Хасанова Ольга Владимировна (RU)
Патентообладатели:
Открытое акционерное общество "АВИАДВИГАТЕЛЬ" (RU)
Реферат

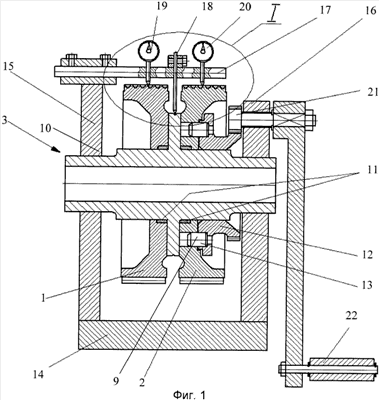

Способ включает установку левого и правого полушевронов на общий вал. Для уменьшения износа сборных зубчатых колес предварительно в правом полушевроне выполняют отверстия под призонные болты. На общий вал с двух сторон устанавливают податливые элементы, обеспечивающие гарантированный натяг. Затем полушевроны устанавливают до упора в торец диафрагмы, выполненной за одно целое с общим валом с гарантированным натягом по наружному диаметру податливых элементов и получением узла шевронного зубчатого колеса. На общий вал с помощью штифтов со стороны правого полушеврона с зазором по посадочному диаметру устанавливают технологическое зубчатое колесо, которое вместе с узлом закрепляют на стойках приспособления, включающего стойки, рычаг и технологическую шестерню, левый и правый чувствительные элементы. Затем узел проворачивают до касания левым чувствительным элементом профиля зуба на делительном диаметре левого полушеврона и фиксируют положение общего вала относительно стоек, а с помощью технологического зубчатого колеса, рычага и технологической шестерни проворачивают правый полушеврон до касания правым чувствительным элементом той же стороны профиля зубчатого венца правого полушеврона, что и у левого полушеврона. Потом узел закрепляют с двух сторон, вынимают из приспособления, осуществляют совместное просверливание левого полушеврона и диафрагмы общего вала через отверстия под призонные болты в правом полушевроне, а в полученные сквозные отверстия устанавливают призонные болты и затягивают их. Податливые элементы могут быть выполнены в виде покрытий или сминаемых гребешков. 1 з.п. ф-лы, 6 ил.
