SU 1300240 А1, 30.03.1987. RU 2005112208 А, 27.10.2006. RU 2005112206 А, 27.10.2006. SU 1368552 А2, 23.01.1988. SU 1537932 A1, 23.01.1990. US 5606890 A, 04.03.1997. DE 120068 A1, 09.12.1982.
Имя заявителя:
Кочетов Олег Савельевич (RU)
Изобретатели:
Кочетов Олег Савельевич (RU)
Патентообладатели:
Кочетов Олег Савельевич (RU)
Реферат

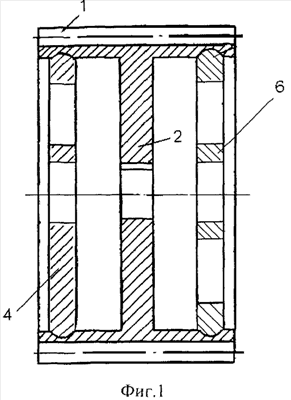

Изобретение относится к машиностроению и может быть использовано для снижения уровня шума различных трансмиссий. Зубчатое колесо содержит венец (1) с концентричной внутренней цилиндрической поверхностью, ступицу (2) и вибродемпфирующий элемент в виде симметрично расположенных концентричных колец (4, 6), расположенных с натягом в кольцевых канавках, и обод из эластичного материала, размещенный между кольцом и внутренней поверхностью венца (1). Канавка выполнена на внутренней поверхности венца со стороны его торца. Кольцо выполнено упругим. Каждое из упругих колец (4, 6) выполнено в виде' по крайней мере двух упругих коаксиально расположенных колец, внешнего и внутреннего, жестко соединенных между собой посредством, по крайней мере, двух симметричных упругих, диаметрально расположенных элементов со сквозным центральным пазом, симметрично расположенным внутри элемента. Боковые поверхности, образующие элемент, выполнены наклонными по отношению к оси элемента. Боковые поверхности паза сопряжены по концам с цилиндрическими поверхностями, образованными сквозными отверстиями, соответственно расположенными на внешнем и внутреннем кольцах. Изобретение позволяет повысить демпфирующие свойства вибродемпфирующего элемента. 2 ил.
