WO 2010030205 A1, 18.03.2010. RU 74430 U1, 27.06.2008. RU 2398989 C2, 10.09.2010. KZ 12236 A, 15.11.2002. GB 2188109 A, 23.09.1987.
Имя заявителя:
Общество с ограниченной ответственностью "Автоматические коробки передач" (RU)
Изобретатели:
Бозиев Рашид Сагидович (RU) Веденеев Сергей Аркадьевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Автоматические коробки передач" (RU)
Реферат

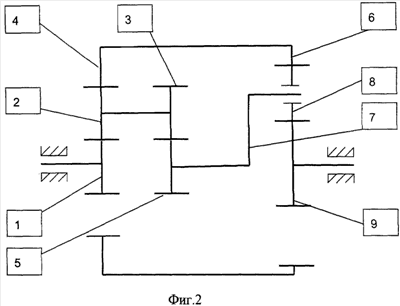

Изобретение относится к машиностроению и может быть использовано в различных механизмах и машинах для бесступенчатого преобразования вращательного движения в заданном диапазоне угловой скорости ведомого вала. Дифференциальный вариатор содержит несколько последовательных ступеней планетарных передач, из которых две планетарные передачи замкнуты общей двухвенцовой короной (6), образуя замкнутый контур. Числа зубьев в ступенях подобраны таким образом, что в установившемся режиме крутящий момент на короне (6) значительно больше момента на выходном звене (9), что обеспечивает передачу постоянного вращающего момента на выходное звено. В переходном режиме момент сил инерции от массы звена, являющегося двухвенцовой короной (6) первой и третьей ступени, пропорциональный угловому ускорению выходного звена (9) и массе двухвенцовой короны (6), способствует плавному изменению крутящего момента на выходном звене в заданном диапазоне, увеличивая или уменьшая его в зависимости от знака ускорения. Таким образом, достигается работа дифференциального вариатора и получение переменного момента на выходном валу без специального торможения одного или нескольких звеньев. 2 ил.
