Государственное образовательное учреждение высшего профессионального образования "Брянская государственная инженерно-технологическая академия" (RU)
Изобретатели:
Мишагин Владимир Дмитриевич (RU) Иванюк Альберт Анатольевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Брянская государственная инженерно-технологическая академия" (RU)
Реферат

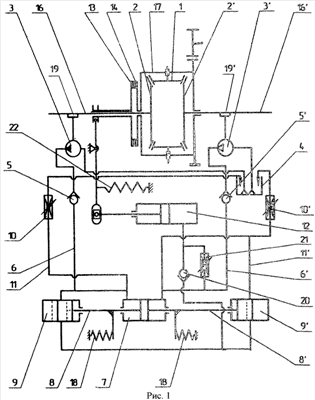

Изобретение относится к транспортным средствам и может быть использовано в колесных тракторах, автогрейдерах, автомобилях повышенной проходимости. Самоблокирующийся дифференциал колесного транспортного средства содержит дифференциальную передачу, центральные колеса которой соединены жестко с полуосями (16, 16') ведущего колеса, блокирующее устройство, включающее сервопривод, сцепную муфту, ведущая полумуфта (14) которой жестко соединена с водилом (17), а ведомая (13) установлена на шлицах одной из полуосей с возможностью осевого перемещения и связана с сервоприводом. Управляющий орган содержит датчики угловой скорости, схему измерения и сравнения, выход которой подключен к сервоприводу, гидронасосы (3, 3'), связанные с полуосями, а через магистрали - с двусторонним гидроцилиндром (7). Поршни гидроцилиндра соединены с подпружиненными штоками (8, 8'), которые связаны с управляющими цилиндрами (9, 9'), выполненными с возможностью поочередного перекрытия указанных магистралей (11, 11'). При этом неперекрытая магистраль сообщается с цилиндром управления (12) сервопривода через параллельно установленные обратный клапан (20) и дроссель (21). Изобретение позволяет упростить систему автоматической блокировки дифференциального привода и повысить его быстродействие. 1 ил.
