RU 2172879 C1, 27.08.2001. SU 1726874 A1, 15.04.1992. SU 767437 A, 30.09.1980. CN 201836308 U, 18.05.2011.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Кубанский государственный технологический университет" (ГОУВПО КубГТУ) (RU)
Изобретатели:
Смелягин Анатолий Игоревич (RU) Юхневич Илья Владимирович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Кубанский государственный технологический университет" (ГОУВПО КубГТУ) (RU)
Реферат

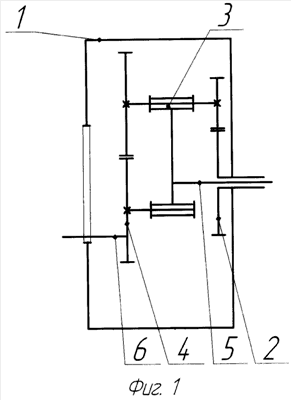

Изобретение относится к области машиностроения, а именно к механизмам преобразования вращательного движения в поступательное и наоборот. Механизм преобразования движения содержит корпус с закрепленным в нем неподвижным центральным зубчатым колесом, двойной сателлит, состоящий из жестко соединенных малой и большой шестерней, выходной сателлит и асимметричное водило. На асимметричном водиле закреплены с возможностью вращения двойной сателлит и выходной сателлит. Неподвижное центральное зубчатое колесо имеет внешнее зубчатое зацепление с малой шестерней двойного сателлита, а большая шестерня двойного сателлита имеет внешнее зубчатое зацепление с выходным сателлитом. При этом их делительные диаметры отвечают следующим соотношениям: (d2/d3 ')·(d3''/d4)=2, где d 2 - делительный диаметр неподвижного центрального зубчатого колеса; d3' - делительный диаметр малой шестерни двойного сателлита; d3'' - делительный диаметр большой шестерни двойного сателлита; d4 - делительный диаметр выходного сателлита. Оси их вращения параллельны оси вращения асимметричною водила и лежат в одной плоскости. На выходном сателлите на расстоянии от оси вращения, равном расстоянию между осью его вращения и осью вращения асимметричного водила, закреплен палец, выступающий из корпуса через прорезь. Технический результат - возможность при малом ходе рабочего органа передавать значительные усилия, а также упрощенная конструкция выходного сателлита. 2 ил.
