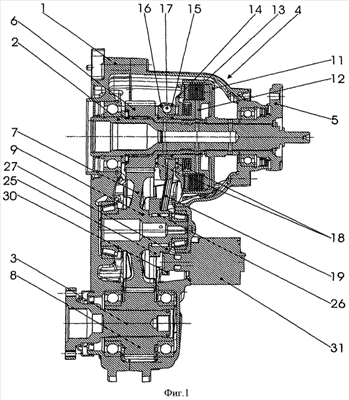

Изобретение относится к раздаточным коробкам транспортных средств. Раздаточная коробка состоит из кожуха (1), первичного вала (2) с приводным соединением к первому ведомому мосту, управляемого фрикционного сцепления (4) и передачи (6, 7, 8) смещения для приведения в движение второго ведомого моста. Управляемое фрикционное сцепление (4) приводится в движение посредством двух рамповых колец (15, 16), которые могут вращаться относительно друг друга и которые содержат ножничные рычаги (19, 20), внешним концом перемещающиеся по управляющему контуру. Управляющие контуры выполнены на управляющем кулачке (25), содержащем две смещенные относительно друг друга рабочие поверхности (35, 36). Управляющий кулачок (25) имеет возможность вращения вокруг оси, параллельной оси первичного вала (2). Управляющий кулачок (25) установлен на вторую шестерню (7) или ее вал (9) с возможностью вращения. Достигается компактность и экономичная работа привода. 3 з.п. ф-лы, 3 ил.
