RU 2335678 C1, 10.10.2008. RU 2297565 C1, 20.04.2007. SU 712577 A, 30.01.1980.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Курганский государственный университет" (RU)
Изобретатели:
Крохмаль Николай Николаевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Курганский государственный университет" (RU)
Реферат

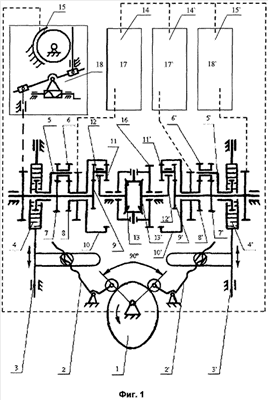

Изобретение относится к машиностроению и может быть использовано в приводах машин и механизмов в качестве регулируемой бесступенчатой передачи. Импульсный вариатор содержит генератор механических колебаний, регулирующий механизм и выпрямляющий механизм. Выпрямляющий механизм содержит суммирующие и дифференциальные механизмы, ведомые валы которых связаны с тормозами (14, 14', 15, 15') посредством регулируемых передаточных механизмов (17, 17', 18, 18') с изменяемым передаточным отношением. Генератор вырабатывает колебательное движение ведомых звеньев с трапецеидальным законом изменения их скорости и фазами, последовательно смещенными друг относительно друга на четверть периода, которые затем складываются. Работа тормозов посредством регулируемых передаточных механизмов осуществляется при постоянном вращающем моменте в оптимальном режиме при любом передаточном отношении вариатора и синхронизирована с работой генератора. 2 ил.
