RU 2285168 С1, 10.10.2006. RU 2252350 С1, 20.05.2005. DE 3938424 А1, 23.05.1991. Артоболевский И.И. Механизмы в современной технике. - М.: Наука Главная редакция физико-математической литературы, 1980, том 4, с.531, схема 2763.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Южно-Уральский государственный университет" (RU)
Изобретатели:
Пожбелко Владимир Иванович (RU) Шагиахметов Алексей Ильясович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Южно-Уральский государственный университет" (RU)
Реферат

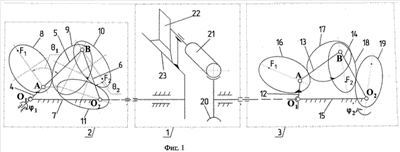

Изобретение относится к области машиностроения и может найти применение в переналаживаемых автоматических линиях и в робототехнике, где требуются регулируемые остановки ведомого вала без разрыва кинематической цепи привода. Привод содержит устройство регулирования угла выстоя, выполненное в виде червячного дифференциального механизма. Устройство регулирования угла выстоя установлено между двумя зубчато-рычажными механизмами с попарно установленными некруглыми зубчатыми колесами и выполнено с возможностью углового разворота этих механизмов относительно друг друга. В червячном дифференциальном механизме червяк снабжен реверсивным двигателем на подвижной поворотной опоре, сблокированной с выходным звеном одного из зубчато-рычажных механизмов, а червячное колесо сблокировано с ведущим звеном другого зубчато-рычажного механизма. Техническое решение позволяет расширить диапазон регулирования предельной величины угла выстоя и снизить трудоемкость регулирования угла выстоя. 1 з.п. ф-лы, 2 ил.
