RU 2115851 C1, 20.07.1998. SU 1143911 A, 07.03.1985. US 4031765 A, 28.06.1977. GB 1434118 A, 05.05.1976.
Имя заявителя:
Открытое акционерное общество "Татнефть" имени В.Д. Шашина (RU)
Изобретатели:
Мелинг Константин Викторович (RU) Кашапов Ильгиз Камаевич (RU) Насыров Азат Леонардович (RU) Хабибуллин Рустэм Ядкарович (RU) Мелинг Виталий Константинович (RU)
Патентообладатели:
Открытое акционерное общество "Татнефть" имени В.Д. Шашина (RU)
Реферат

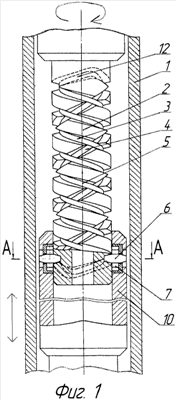

Изобретение относится к механизмам преобразования вращательного движения в возвратно-поступательное. Устройство для преобразования вращательного движения в возвратно-поступательное включает имеющий возможность вращательного движения относительно неподвижного корпуса цилиндрический кулачок, на боковой поверхности которого выполнены криволинейные пазы заданной конфигурации, в которые перпендикулярно оси кулачка помещены ролики, соответствующие форме пазов и принадлежащие расположенному соосно с кулачком толкателю, имеющему возможность возвратно-поступательного движения относительно корпуса при перемещении роликов по пазам кулачка, смещенным относительно друг друга на величину 2 /n, где n - число пазов. Ролики выполнены в виде дисков с полуосями, установленных в опорах, которые размещены в радиальных цилиндрических выборках толкателя с возможностью их поворота для ориентации дисков относительно пазов кулачка. Цилиндрический кулачок выполнен с возможностью продольного перемещения относительно неподвижного корпуса. В результате повышается надежность устройства. 1 з.п. ф-лы, 3 ил.
