Федеральное государственное образовательное учреждение высшего профессионального образования "Горский государственный аграрный университет" (RU)
Реферат

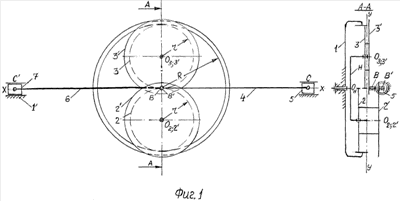

Изобретение относится к механизмам преобразования вращательного движения в возвратно-поступательное и наоборот. Механизм преобразования движения содержит неподвижное зубчатое колесо внутреннего зацепления, раму, а также по два сателлита, шатуна, диска и поршня. Диски жестко присоединены к сателлитам. Число зубьев неподвижного зубчатого колеса внутреннего зацепления в два раза больше числа зубьев каждого сателлита. В возвратно-поступательных точках дисков к ним шарнирно присоединены шатуны, которые на вторых своих концах шарнирно соединены с поршнями. Центры тяжести масс шатунов и поршней постоянно, а именно в покое и движении в противофазе взаимно друг друга уравновешивают. Обе оси вращения сателлитов и жестко присоединенных к ним дисков находятся на противоположных концах водила, на равных расстояниях от оси вращения водила. Решение направлено на улучшение динамических качеств механизма, повышение его долговечности и надежности. 1 ил.
