RU 2311575 C2, 27.11.2007. US 60445477 A, 04.04.2000. JP 2006300268 A, 02.11.2006.
Имя заявителя:
Гирин Алексей Григорьевич (RU), Бабин Алексей Владимирович (RU)
Изобретатели:
Гулиа Нурбей Владимирович (RU) Давыдов Виталий Владимирович (RU)
Патентообладатели:
Гирин Алексей Григорьевич (RU) Бабин Алексей Владимирович (RU)
Реферат

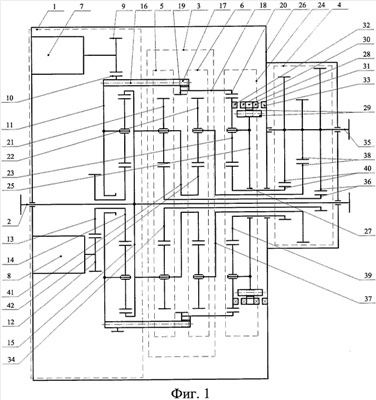

Изобретение относится к транспортному машиностроению и может быть использовано в качестве бесступенчатой коробки передач автомобильных и бесступенчатой трансмиссии гибридных силовых агрегатов с маховичным накопителем энергии. Широкодиапазонный бесступенчатый привод содержит бесступенчатую передачу (1) с обратимыми электро- и гидромашинами, соединенными между собой, и бесступенчатую передачу (1). Выходное звено (11) и входной вал (2) бесступенчатой передачи (1), объединенный с входным валом супервариатора, кинематически соединены с дифференциальным механизмом бесступенчатой передачи, а также с дифференциальной передачей (3). Выходное звено (11) соединяется с дифференциальными механизмами (5, 6) дифференциальной передачи (3) попеременно посредством подвижного блока (18) с зубчатыми колесами на нем. Зубчатое колесо (20) периодически соединяется с дополнительной планетарной передачей (24), выполняющей роль нейтрали, реверса и блокировки. Элементы дифференциальной передачи (3) кинематически связаны с зубчатыми парами (40), (38) и (36), передающими вращение на выходной вал (35) согласующей передачи (4) и всего привода - супервариатора. Изобретение позволяет упростить управление и повысить КПД супервариатора, уменьшить установочную мощность и массу обратимых машин. 5 з.п. ф-лы, 5 ил.
