SU 1381288 A1, 15.03.1988. SU 1208378 A, 30.01.1986. US 2009062046 A1, 05.03.2009. US 1374643 A, 12.04.1921.
Имя заявителя:
Открытое акционерное общество Таганрогский Авиационный научно-технический комплекс им. Г.М. Бериева (RU)
Изобретатели:
Демченко Леонид Тимофеевич (RU)
Патентообладатели:
Открытое акционерное общество Таганрогский Авиационный научно-технический комплекс им. Г.М. Бериева (RU)
Реферат

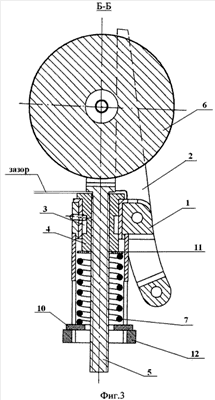

Изобретение относится к машиностроению, в частности к передачам с гибкой связью, и может найти применение в приводах различных машин, агрегатов и особенно в малой авиации. Натяжное устройство передачи с гибкой связью содержит корпус (1) с ограничительными направляющими (2) и цилиндрическим отверстием (3), в котором размещен подпружиненный шток, состоящий из фланцевой втулки (4), в которую ввинчена вилка (5) с толкающим роликом (6). Втулка имеет возможность ограниченного перемещения вдоль оси отверстия корпуса (1), и ее конец выступает за длину отверстия корпуса. Этот конец втулки через шайбу (11) взаимодействует с пружиной (7), размещенной в корпусе пружины. Корпус пружины установлен на корпусе (1) и имеет по наружной поверхности резьбу, в которой выполнены два продольных противоположно расположенных паза, в которых размещены лапки шайбы (10), установленной на противоположном конце пружины. Пружина (7) сжимается накидной гайкой (12), навинченной на корпус пружины, которая взаимодействует с ней через лапки шайбы (10). Изобретение позволяет повысить эксплуатационную технологичность, надежность, уменьшить габариты и вес. 4 ил.
