RU 2068515 C1, 27.10.1996. SU 1762049 A1, 15.09.1992. SU 1368550 A2, 23.01.1988.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Новгородский государственный университет имени Ярослава Мудрого (RU)
Изобретатели:
Заселяев Игорь Алексеевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Новгородский государственный университет имени Ярослава Мудрого (RU)
Реферат

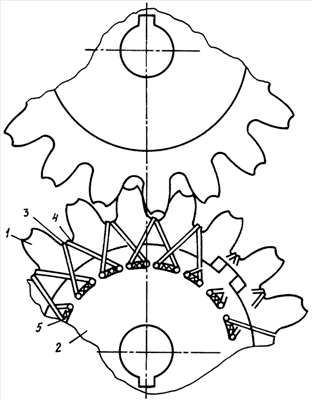

Изобретение относится к машиностроению, в частности к зубчатым передачам. Зубчатая передача содержит зубчатые колеса, выполненные в виде подвижных относительно друг друга ступицы (2) и зубчатого венца (1), с углублениями на вершинах зубьев и упругодеформируемыми толкателями (3, 4). Одни концы толкателей шарнирно установлены на ступицах (2) зубчатых колес по окружности, а другие размещены во впадинах зубьев с возможностью взаимодействия с углублениями вершин зубьев сопряженного колеса. Во впадинах зубьев установлены по два упругодеформируемых толкателя (3, 4), направленных по касательным к окружности с противоположных ее сторон. Концы толкателей на ступицах установлены подвижно посредством упругих элементов (5). Зубчатая передача может работать при разном направлении вращения колес (реверсировании) и передавать дополнительную нагрузку через упругодеформируемые толкатели. 1 ил.
