RU 2188350 C1, 27.08.2002. SU 329117 A, 06.04.1972. SU 934434 A, 07.06.1982.
Имя заявителя:
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" (RU), Федеральное государственное унитарное предприятие "Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ-ВНИИЭФ" (RU)
Изобретатели:
Борискин Олег Павлович (RU) Долбищев Сергей Федорович (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" (RU) Федеральное государственное унитарное предприятие "Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ-ВНИИЭФ" (RU)
Реферат

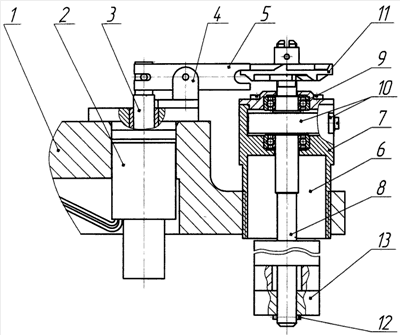

Изобретение относится к механическим передачам и может быть использовано для поворота вращающейся оси на заданный угол. Устройство поворота вращающейся оси на заданный угол содержит закрепленные на несущей конструкции электромагнит (2) с подпружиненным подвижным штоком (3), кронштейн (4) с качающимся коромыслом (5), один конец которого шарнирно соединен со штоком электромагнита, и блок (6) вращения, состоящий из корпуса (7), установленной в нем с возможностью вращения оси (8), плоской спиральной пружины (10), надетой на ось, внутренний и наружный концы которой закреплены соответственно на оси и корпусе. На одном из концов оси установлен храповик (11), имеющий зубья на торцовых поверхностях, причем зубья одной торцовой поверхности смещены на полшага относительно зубьев противоположной торцовой поверхности и имеют возможность зацепления с имеющимся на конце коромысла открытым продольным пазом. Изобретение обеспечивает периодический с заданным постоянным угловым шагом поворот оси. 5 з.п. ф-лы, 1 ил.
