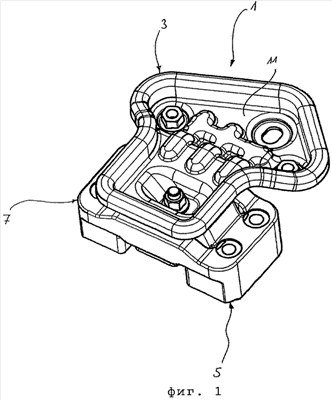

Изобретение относится к устройству для упругой подвески узла двигателя и коробки передач на кузове автотранспортного средства. Устройство состоит из жесткой опорной части (3), которая крепится к узлу двигателя и коробки передач, жесткого фланца (5), который крепится к кузову автотранспортного средства и определяет горизонтальное продольное направление, в частности совпадающее с направлением движения транспортного средства, и эластомерного тела (7), посредством которого часть (3) упруго поддерживается фланцем (5). Устройство также содержит вертикальный упругий элемент, принимающий на себя силу веса узла двигателя и коробки передач, действующую по существу вертикально, а также перпендикулярно продольному направлению и горизонтальному поперечному направлению. Часть (3) простирается от фланца (5) в поперечном направлении, при этом на ней имеется монтажная секция (11), смещенная относительно фланца (5) в поперечном направлении, и соединительная секция, выступающая по существу вертикально через отверстие во фланце (5) таким образом, что данная соединительная секция образует упор для ограничения относительного перемещения между частью (3) и фланцем (5) в обоих вертикальных направлениях. Технический результат: создание устройства для упругой подвески узла двигателя и коробки передач на кузове автотранспортного средства, в котором упрощена конструкция эластомерного тела, за счет чего упругая подвеска обретает незначительные вертикальные размеры и имеет возможность занимать незначительную часть пространства в моторном отсеке. 2 н. и 13 з.п. ф-лы, 4 ил.
