| ФРИКЦИОННАЯ МУФТА СЦЕПЛЕНИЯ |  |
Номер публикации патента: 2179662 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16D013/42 | | Аналоги изобретения: | SU 1434174 А1, 30.10.1988. SU 346521 А, 10.08.1972. SU 1779835 А1, 07.12.1992. FR 2070404 А, 10.09.1971. |
| Имя заявителя: | Воронежская государственная технологическая академия | | Изобретатели: | Бахолдин А.М.
Амзин С.Н. | | Патентообладатели: | Воронежская государственная технологическая академия |
Реферат | |

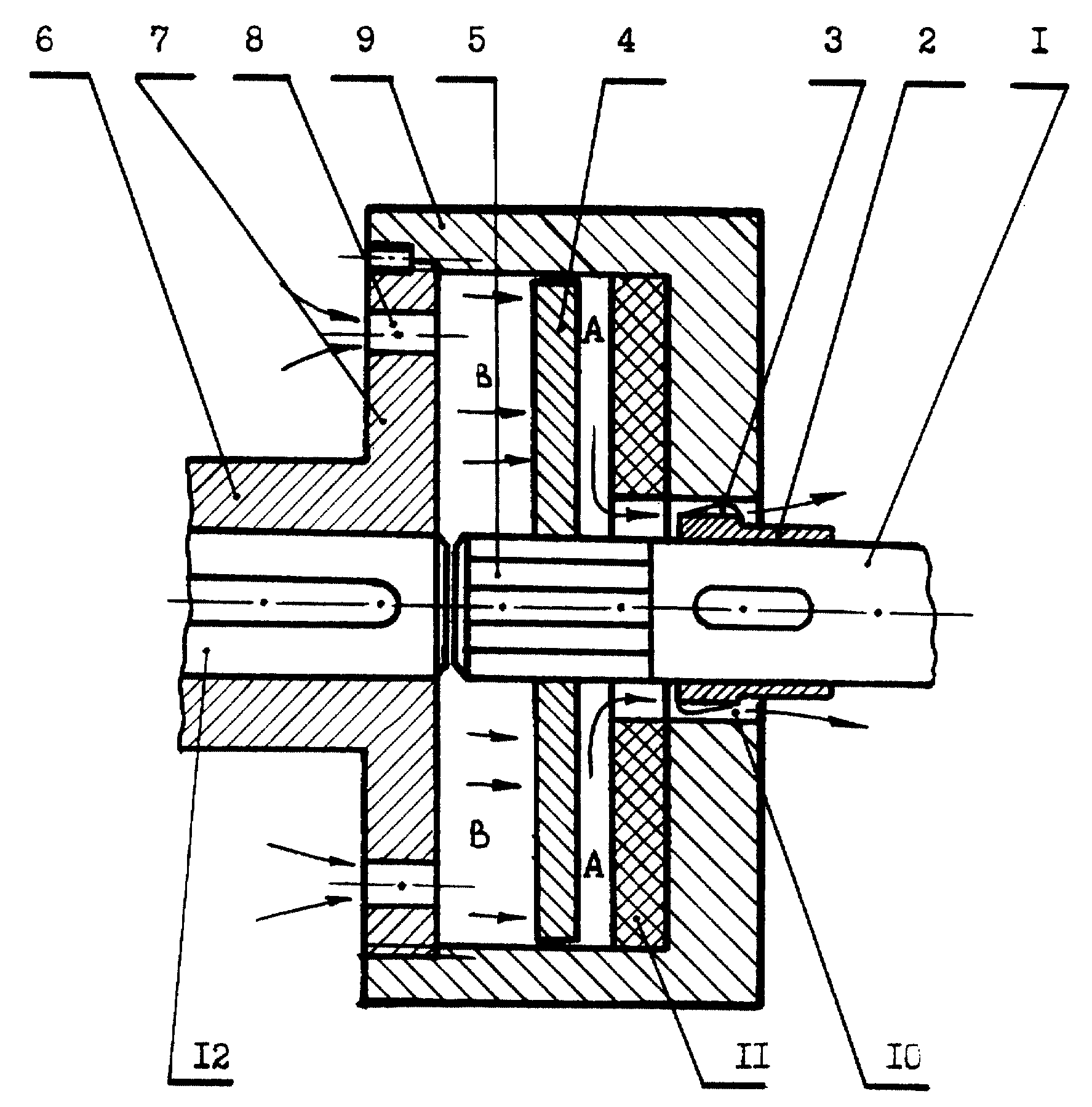

Изобретение относится к области транспортного машиностроения и предназначено для соединения валов, передающих вращение. Фрикционная муфта сцепления содержит ведущую и ведомую фланцевые полумуфты, фланец ведущей полумуфты, установленный с возможностью осевого перемещения, стакан, соединенный с фланцем ведомой полумуфты и охватывающий фланец ведущей полумуфты. Дно стакана выполнено с центральным отверстием и обращено в сторону ведомой полумуфты. Имеется также фрикционный диск, жестко прикрепленный к дну стакана. Сущность изобретения в том, что на ведущем валу неподвижно закреплена турбина, расположенная в центральном отверстии стакана, фланец ведущей полумуфты соединен с ведущим валом с помощью шлицевого соединения и имеет возможность осевого перемещения, а фланец ведомой полумуфты имеет симметрично расположенные по окружности сквозные отверстия. Техническим результатом является повышение надежности работы и быстроты включения, а также упрощение конструкции муфты. 1 ил.
|
