GB 909400, 31.10.1962. GB 1366627 A, 11.09.1974. GB 191128147 A, 15.02.1912. GB 430859 A, 26.06.1935. RU 2347120 C1, 20.02.2009.
Имя заявителя:
Закрытое акционерное общество "Научно-исследовательский и конструкторский институт центробежных и роторных компрессоров им. В.Б. Шнеппа" (RU)
Изобретатели:
Еранов Андрей Павлович (RU) Залялов Валерий Адельзянович (RU) Харитонов Александр Петрович (RU)
Патентообладатели:
Закрытое акционерное общество "Научно-исследовательский и конструкторский институт центробежных и роторных компрессоров им. В.Б. Шнеппа" (RU)
Реферат

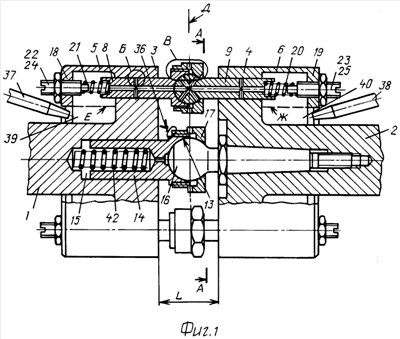

Изобретение относится к общему машиностроению, а именно к муфтам. Шарнирная муфта содержит две полумуфты, расположенные с зазором между торцевыми поверхностями и соединенные посредством осевого сферического шарнира. Сферический шарнир образован установленным на одной полумуфте первым элементом со сферическим наконечником, расположенным в центрирующем углублении второго элемента, установленного на другой полумуфте. Муфта снабжена периферийными сферическими шарнирами, выполненными аналогично осевому сферическому шарниру и расположенными вокруг осевого сферического шарнира таким образом, что центры сферических шарниров лежат в биссекторной плоскости угла, образованного торцевыми поверхностями полумуфт. Элементы каждого периферийного сферического шарнира поджаты пружинами в сторону центра этого шарнира, а в осевом сферическом шарнире один из элементов поджат пружиной в сторону центра шарнира. Техническим результатом является обеспечение передачи больших крутящих моментов и упрощение изготовления муфты. 3 з.п. ф-лы, 6 ил.
