GB 430859 А, 26.06.1935. US 3263448 А, 02.08.1966. GB 1210707 А, 28.10.1970. DE 3248081 А1, 05.07.1984. US 1985278 А, 25.12.1934. GB 760681 А, 07.11.1956. RU 2172874 С2, 27.08.2001.
Имя заявителя:
ГКН ДРАЙВЛАЙН ИНТЕРНЭШНЛ ГМБХ (DE)
Изобретатели:
МАУХЕР Штефан (DE) ХИЛЬДЕБРАНДТ Вольфганг (DE)
Патентообладатели:
ГКН ДРАЙВЛАЙН ИНТЕРНЭШНЛ ГМБХ (DE)
Приоритетные данные:
07.04.2006 DE 102006016843.7
Реферат

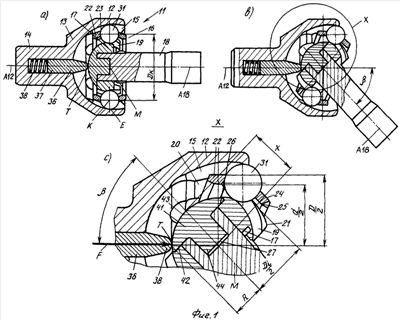

Изобретение относится к шарниру равных угловых скоростей. Шарнир содержит внешнюю часть с распределенными по окружности внешними дорожками, внутреннюю часть с распределенными по окружности внутренними дорожками и кольцеобразный шариковый сепаратор. При этом при частично вытянутом шарнире пары дорожек расширяются в осевом направлении. В указанных парах дорожек размещены передающие крутящий момент шарики. Сепаратор посажен между внешней частью шарнира и внутренней частью шарнира и имеет распределенные по окружности окна для указанных шариков. Внутренняя часть шарнира имеет осевой зазор по отношению к шариковому сепаратору. При этом предусмотрено средство, в частности цапфа, для пружинящей подпорки внутренней части шарнира по отношению к внешней части шарнира. Цапфа размещена соосно внешней части шарнира и выполнена подвижной относительно нее либо жестко вставленной в нее. Причем интервал контактной области взаимной подпоры внутренней части шарнира и внешней части шарнира от центра шарнира меньше или равен половине наружного диаметра шарикового сепаратора. Решение направлено на создание шарнира без люфтов, имеющего незначительный момент ведения и обеспечивающего поддержание момента ведения на незначительной величине. 21 з.п. ф-лы, 4 ил.
