| ЗУБЧАТАЯ МУФТА |  |
Номер публикации патента: 2172437 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16D003/18 | | Аналоги изобретения: | SU 177240 А, 28.12.1965. RU 2002136 С1, 30.10.1993. EP 0632210 А1, 04.01.1995. EP 0737822 А3, 16.10.1996. |
| Имя заявителя: | КВД КУППЛУНГСВЕРК ДРЕЗДЕН ГМБХ (DE) | | Изобретатели: | ШПЕНСБЕРГЕР Кристоф (DE) | | Патентообладатели: | КВД КУППЛУНГСВЕРК ДРЕЗДЕН ГМБХ (DE) | | Номер конвенционной заявки: | 29610299.7 | | Страна приоритета: | DE | | Патентный поверенный: | Кузнецов Юрий Дмитриевич |
Реферат | |

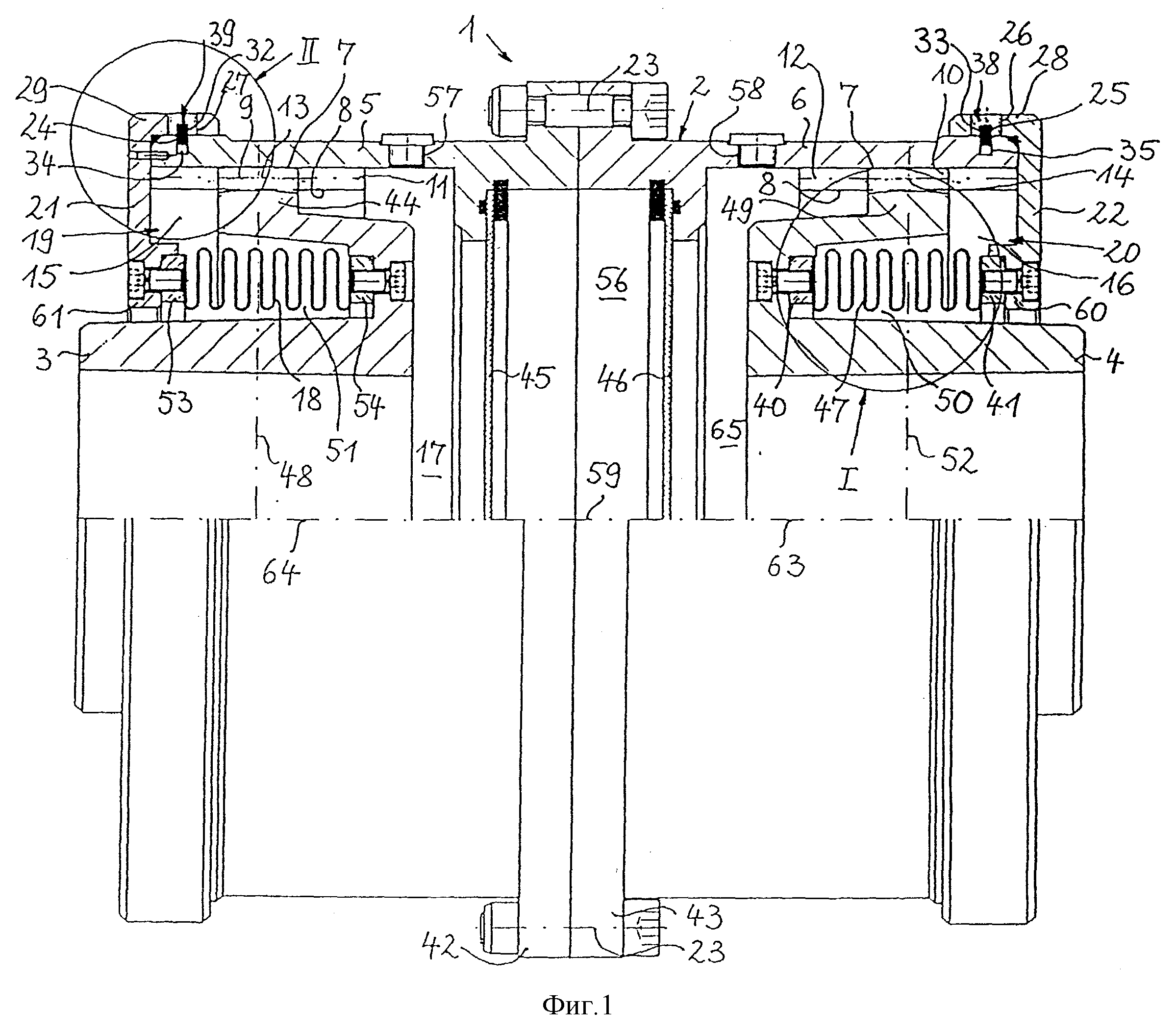

Изобретение относится к зубчатой муфте, в частности к двойной зубчатой муфте для единиц рельсового подвижного состава. Зубчатая муфта состоит преимущественно из корпуса и соединительного элемента, расположенного внутри корпуса. Соединительный элемент имеет в зоне своего периметра (окружной зоне) первую зубчатую нарезку, а корпус муфты в зоне своего периметра (окружной зоне) имеет вторую зубчатую нарезку, которая вместе с первой зубчатой нарезкой соединительного элемента образует зубчатое зацепление, зубья которого имеют возможность перемещения друг относительно друга. На торцевой стороне между корпусом муфты и соединительным элементом предусмотрена опорная крышка в форме кольцевого диска, защищающая зубчатое зацепление. Между корпусом муфты и соединительным элементом расположена, по меньшей мере, одна закрепленная на них аксиально направленная гофрированная труба, которая уплотняет зубчатое зацепление и подпружиненно регулирует заданное положение корпуса муфты. Зубчатая муфта может быть выполнена двойной. В результате исключена неровность хода, дисбаланс и износ уплотнительных элементов при вращении муфты. 2 с. и 29 з.п.ф-лы, 5 ил.
|
