US 4781487 A, 01.11.1998. RU 57401 U1, 10.10.2006. US 6151810 A, 28.11.2000. US 2002/0090257 A1, 11.07.2002. US 5667332 A, 16.09.1997. SU 1225945 A, 23.04.1986.
Имя заявителя:
ФЛСмидт А/С (DK)
Изобретатели:
ПОТТМАНН Манфред (DE)
Патентообладатели:
ФЛСмидт А/С (DK)
Приоритетные данные:
22.12.2006 DE 102006062240.5
Реферат

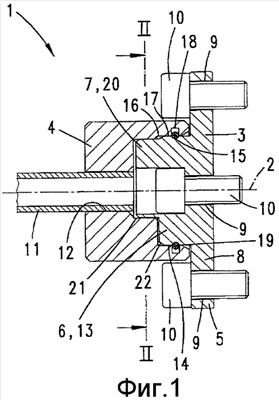

Изобретение касается разъемной муфты, предпочтительно для разъемного соединения ведомых и ведущих элементов. Разъемная муфта содержит первую и вторую части муфты со средствами для передачи крутящего момента и предлагает для предпочтительного усовершенствования в отношении использования, что первая часть (3) муфты содержит проходящий в направлении геометрической оси (2) вращения выступ (13), в боковой поверхности (14) которого выполнена первая окружная канавка (15), что вторая часть (4) муфты содержит выемку (16), которая в поперечном сечении согласована с выемкой (13) и в боковой поверхности (17) которой выполнена вторая окружная канавка (18), что предусмотрен кольцеобразный, упругодеформируемый относительно контура своего открытого или замкнутого периметра стопорный элемент (19), который в разделенном состоянии обеих частей муфты может вставляться в одну или выборочно в одну из окружных канавок (18, 15) и внешний контур которого в разделенном состоянии частей (3, 4) муфты выступает из этой окружной канавки (18, 15). Изобретение касается также шнека для конвейера, причем спираль (24) шнека укреплена на валу (25) шнека, который проходит соосно в продольном направлении, и причем вал (25) шнека соединен со второй частью (4) разъемной муфты. В результате упрощается монтаж-демонтаж устройства, уменьшается расход времени на такой монтаж-демонтаж. 5 н. и 22 з.п. ф-лы, 10 ил.
