ОДНОРЯДНЫЙ РОЛИКОВЫЙ КОНИЧЕСКИЙ ПОДШИПНИК КАЧЕНИЯ

Номер публикации патента: 2471093

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011126862/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F16C019/36   F16C033/34   F16C033/58
Аналоги изобретения: RU 2013673 C1, 30.05.1994. SU 968519 A1, 23.10.1982. RU 2143617 C1, 27.12.1999. Черменский О.Н., Федотов Н.Н. Подшипники качения: Справочник-каталог. - М.: Машиностроение, 2003, с.178-187. JP 2008196543 A, 28.08.2008.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Алтайский государственный технический университет им. И.И. Ползунова" (АлтГТУ) (RU)
Изобретатели: Галышкин Николай Васильевич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Алтайский государственный технический университет им. И.И. Ползунова" (АлтГТУ) (RU)

Реферат

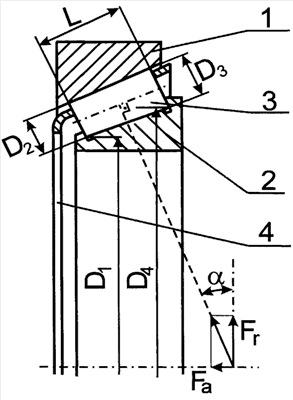

Изобретение относится к области машиностроения, в частности к подшипникам качения. Подшипник содержит наружное (1) и внутреннее (2) кольца с коническими дорожками качения. Между коническими дорожками качения размещены тела качения, выполненные в виде конических роликов (3). Для разделения роликов (3) служит сепаратор (4). Основные геометрические соотношения подшипника определяются выражением D3/D2=D4 /D1=(1+(Lsin/D1)+(D2cos/2D1))/(1+(D2/2D1)cos), где D3 - больший диаметр ролика (3); D 2 - меньший диаметр ролика (3); D4 - больший диаметр конической дорожки качения внутреннего кольца (2); D 1 - меньший диаметр конической дорожки качения внутреннего кольца (2); L - длина ролика (3); =arctg(Fa/Fr); Fa - осевая составляющая полной нагрузки, действующей на подшипник; F r - радиальная составляющая полной нагрузки, действующей на подшипник. Технический результат: повышение срока эксплуатации подшипника и эффективности его работы. 1 ил.
