RU 2266440 C1, 20.12.2005. SU 1550236 A1, 15.03.1990. SU 245417 A, 04.06.1969. FR 2022528 A1, 31.07.1970. FR 2388200 A1, 22.12.1978.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный технический университет (Новочеркасский политехнический институт)" (RU)
Изобретатели:
Шошиашвили Михаил Элгуджевич (RU) Бутов Александр Иванович (RU) Чернов Олег Васильевич (RU) Сотников Владимир Владимирович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный технический университет (Новочеркасский политехнический институт)" (RU)
Реферат

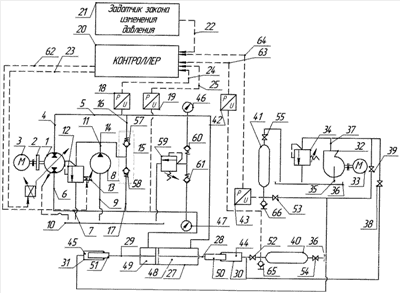

Стенд предназначен для испытаний на циклическую долговечность емкостей большого объема и высокого давления для хранения и перевозки сжатого природного газа морским и ж/д транспортом, кислородных емкостей, ж/д цистерн и других технологических емкостей. Стенд содержит контроллер, задатчик закона изменения давления, выход которого соединен с соответствующим входом контроллера, основной насос, кинематически связанный с маховиком и электродвигателем и выполнен в виде реверсивного регулируемого мотор-насоса с пропорциональным электрическим управлением, электрический вход узла управления которого соединен с соответствующим выходом контроллера, а рабочие каналы основного насоса соединены с двумя гидролиниями, к которым подключены датчики давления, выходы которых соединены с соответствующими входами контроллера, вспомогательный насос, один из рабочих каналов которого соединен с гидробаком, а второй рабочий канал - с напорным предохранительным клапаном, выполненным с пропорциональным электрическим управлением, при этом электрический вход данного клапана соединен с соответствующим выходом контроллера, а также ко второму каналу вспомогательного насоса присоединен канал гидравлического устройства, каждый из двух каналов которого соединен с соответствующей из упомянутых гидролиний, к которым через обратные клапаны подключен предохранительный напорный клапан, сливной канал которого соединен с гидробаком. Стенд дополнительно содержит поршневой гидроцилиндр двухстороннего действия с двумя одинаковыми штоками, два плунжерных одинаковых гидроцилиндра и дополнительный насос со своим электродвигателем и предохранительным напорным клапаном, причем входной канал дополнительного насоса соединен с емкостью с водой, а выходной его канал соединен через запорные вентили с полостями обоих плунжерных гидроцилиндров и с двумя одновременно испытываемыми емкостями, к которым подключены датчики давления, выходы которых соединены с соответствующими входами контроллера, при этом обе гидролинии стенда, соединенные с рабочими каналами основного насоса подключены к манометрам и к обеим полостям поршневого гидроцилиндра двухстороннего действия с двумя одинаковыми штоками, причем этот гидроцилиндр расположен между двумя одинаковыми плунжерными гидроцилиндрами, плунжеры которых соединены напрямую с обоими одинаковыми, штоками поршневого гидроцилиндра двухстороннего действия. Технический результат: расширение функциональных возможностей стенда, снижение затрат энергии при работе стенда, повышение его долговечности и предотвращение нарушений экологии. 1 ил.
