RU 2103560 C1, 27.01.1998. RU 103149 U1, 27.03.2011. RU 35392 U1, 10.01.2004. GB 2050510 A, 07.01.1981. EP 0657655 A1, 14.06.1995.
Имя заявителя:
Закрытое акционерное общество Научно-производственное объединение "ТЭН" (RU)
Изобретатели:
Валюхов Сергей Георгиевич (RU) Житенёв Алексей Иванович (RU) Давыденко Александр Григорьевич (RU) Печкуров Сергей Владимирович (RU) Селиванов Николай Павлович (RU)
Патентообладатели:
Закрытое акционерное общество Научно-производственное объединение "ТЭН" (RU)
Реферат

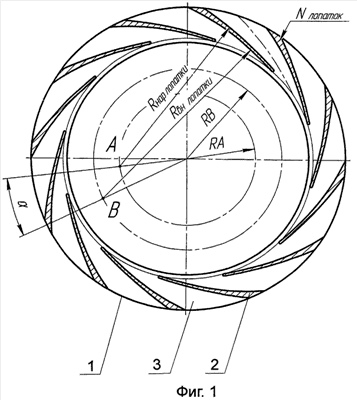

Изобретение относится к насосостроению, к конструкциям направляющих аппаратов преимущественно, крупных центробежных нефтяных магистральных насосов. Направляющий аппарат (НА) содержит кольцевую платформу 1 и систему равномерно размещенных лопаток 2 с образованием между ними диффузорных каналов 3. Конфигурация внешней и внутренней боковых поверхностей в сечении по высоте лопатки 2 очерчена разноцентровыми радиусами Rнар.лопатки Rвн.лопатки, соответственно, центры А, В которых равномерно разнесены с угловым смещением . Общее число, частота расположения по окружности на платформе и угол спиральной закрутки лопаток 2 приняты с соблюдением условия, при котором угловая ширина проекции каждой лопатки 2 на условную осевую цилиндрическую поверхность НА частично перекрыта соответственно входным и выходным участками аналогичных проекций не более чем двух смежных лопаток. Изобретение направлено на повышение конструктивной простоты и технологической эффективности НА, снижение трудо- и энергозатрат на его изготовление и на повышение КПД насосов, оснащаемых предлагаемым НА. 2 з.п. ф-лы, 3 ил.
