SU 1302030 A1, 07.04.1987. RU 2015420 C1, 30.06.1994. RU 48603 U1, 27.10.2005. FR 2433656 A1, 14.03.1980. DE 2428212 A1, 02.01.1976.
Имя заявителя:
Открытое акционерное общество "Пролетарский завод" (ОАО "Пролетарский завод") (RU)
Изобретатели:
Богун Валерий Станиславович (RU) Жарковский Александр Аркадьевич (RU) Пугачев Павел Владимирович (RU) Шумилин Сергей Александрович (RU)
Патентообладатели:
Открытое акционерное общество "Пролетарский завод" (ОАО "Пролетарский завод") (RU)
Реферат

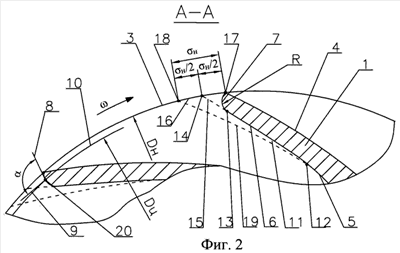

Изобретение относится к насосостроению. Лопасть 1 рабочего колеса 2 центробежного насоса ограничена окружностью 3 наружного диаметра Dн колеса 2. Лопасть 1 имеет лицевую и тыльную стороны 4, 5, выполнена на выходном участке 6 скругленной с тыльной стороны 5. Дуга 7, образованная радиусом скругления R, сопряжена с выходным участком 6 стороны 5 лопасти 1, ограничена точкой 17 пересечения стороны 4 с окружностью 3 наружного диаметра Dн. Участок 6 стороны 5 лопасти 1 образован прямой линией 11, ограниченной точкой 12 касания ее к стороне 5 и точкой 13 сопряжения с дугой 7. Точка 14 пересечения продолжения прямой линии 15 с окружностью 3 наружного диаметра Dн колеса 2 расположена посередине участка 16 окружности 3 наружного диаметра Dн между точкой 17 ее пересечения с стороной 4 и точкой 18 ее пересечения с продолжением 19 стороны 5 от точки 12 ее касания с прямой. Величина R определена зависимостью н/2Rн/3, где н - участок 16 окружности Dн между точкой 17 ее пересечения с стороной 4 и точкой 18 ее пересечения с продолжением 19 на окружности 3 диаметра Dн. В каждой точке дуги 7 угол установки лопасти 1, образованный пересечением касательных 8 и 9 к поверхности лопасти 1 и к окружности 10 цилиндрического сечения, тем больше, чем больше диаметр цилиндрического сечения Dц. Изобретение обеспечивает улучшение характеристик лопасти, влияющих на повышение напора, ресурса и надежности, а также на снижение вибрации насоса. 2 ил.
