ПАК П.Н. и др. Насосное оборудование атомных станций. - М.: Энергоатомиздат, 2003, с.74, 75, рис.4.7. RU 2190127 С2, 27.09.2002. US 3574473 A, 13.04.1971. JP 61116091 A, 03.06.1986. WO 9628663 A1, 19.09.1996.
Имя заявителя:
Открытое акционерное общество "Центральное конструкторское бюро машиностроения" (RU)
Изобретатели:
Герасимов Владимир Сергеевич (RU) Казанцев Родион Петрович (RU) Комаров Александр Сергеевич (RU) Никифоров Сергей Аркадьевич (RU) Паутов Юрий Михайлович (RU) Фёдоров Геннадий Павлович (RU)
Патентообладатели:
Открытое акционерное общество "Центральное конструкторское бюро машиностроения" (RU)
Реферат

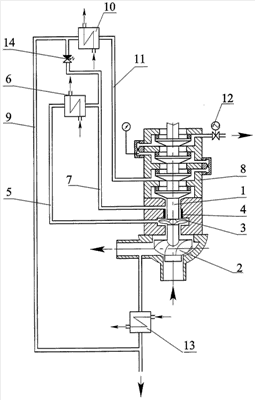

Изобретение относится к энергомашиностроению. Область применения - энергоблоки АЭС с главными циркуляционными насосными агрегатами (ГЦНА). Для нормальной работы блока подача воды в систему запирающей воды выполнена из напорной части первого контура. Перепускное устройство 14 выполнено с возможностью его открытия только при возникновении на нем перепада давления, превышающего перепад давления на закрытом устройстве 14 остановленного ГНЦА после окончания его выбега при нормальной работе всех остальных ГЦНА блока. Холодильник 6 системы охлаждения и смазки подшипника 4 выполнен и установлен над последним для обеспечения устойчивой циркуляции воды как за счет естественной конвекции с расходом, достаточным для отвода тепла из зоны подшипника 4 при неподвижном вале 1, так и при охлаждении воды холодильником 6 при ее отборе из системы охлаждения и смазки подшипника 4 в систему запирающей воды работающего ГЦНА. Запорная арматура 12 на трубопроводе слива протечек из системы запирающей воды закрывается только на остановленном ГЦНА после окончания выбега последнего, причем при отсутствии подачи воды из напорной части первого контура в систему запирающей воды. Изобретение направлено на предотвращение перегрева узла уплотнения 8 у работающего ГЦНА и системы охлаждения и смазки подшипника 4 в режиме стоянки ГЦНА в горячем резерве, что повышает надежность энергоблока. 3 з.п. ф-лы, 1 ил.
