ЦЕНТРОБЕЖНЫЙ НАСОС С МОКРЫМ ЭЛЕКТРОДВИГАТЕЛЕМ

Номер публикации патента: 2405974

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009114017/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F04D013/06   F04D029/12
Аналоги изобретения: Каталог продукции 1, Закрытое акционерное общество "Помпа", М.О., г.Щелково, 2008, с.18. RU 77652 U1, 27.10.2008. SU 1268814 A1, 07.11.1986. RU 20939 U1, 10.12.2001. DE 19548471 C1, 05.06.1997.

Имя заявителя: Закрытое акционерное общество "ПОМПА" (RU)
Изобретатели: Винокуров Анатолий Филиппович (RU)
Языков Юрий Апполонович (RU)
Патентообладатели: Закрытое акционерное общество "ПОМПА" (RU)

Реферат

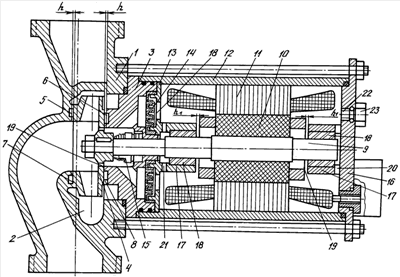

Изобретение относится к области механики и, в частности, центробежным консольным моноблочным насосам с мокрым ротором. Насос включает корпус 1 с крышкой 3 и рабочим колесом 4, закрепленным на валу 9 ротора 10 электродвигателя, и подшипники 18. Подшипники скольжения 18 установлены во внутренней и наружной крышках 13, 16 электродвигателя. Корпус 1 и крышка 3 насоса выполнены с кольцевыми камерами 5, 6 и дросселирующими отверстиями 7, 8. Между крышкой 3 и крышкой 13 размещена мембрана 14 и торцевое уплотнение 15. Торцы подшипников 18 и торцы ротора 10 установлены между собой с зазорами, равными 1,5-2,5 мм, а сопряженные поверхности рабочего колеса 4, корпуса 1 и крышки 3 насоса установлены с торцевым зазором, равным 0,2-0,3 мм. Изобретение направлено на повышение коэффициента полезного действия насоса, надежности работы и его мощности за счет улучшения охлаждения обмоток статора и ротора электродвигателя при сохранении тех же размеров статора и ротора. 2 з.п. ф-лы, 1 ил.
