ОПОРНОЕ УСТРОЙСТВО ДЛЯ ДАТЧИКОВ ДАВЛЕНИЯ, РАСПОЛОЖЕННЫХ ВНУТРИ КАМЕРЫ СЖАТИЯ ЦЕНТРОБЕЖНЫХ ВЕНТИЛЯТОРОВ, В ЧАСТНОСТИ, ДЛЯ ВЕНТИЛЯЦИОННЫХ КАМИНОВ ИЛИ ДЫМОВЫХ ВЫТЯЖНЫХ УСТРОЙСТВ

Номер публикации патента: 2429384

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2007121264/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F04D017/00   F04D027/00
Аналоги изобретения: SU 1567807 A1, 30.05.1990. RU 2287089 C2, 10.11.2006. SU 183445 A1, 17.06.1966. RU 1588027 С, 30.01.1994. SU 435376 A, 25.11.1974. DE 3805119 A1, 31.08.1989.

Имя заявителя: ЛН 2 С.р.л. а сочо унико (IT)
Изобретатели: РАНАЛЛИ Антонио (IT)
Патентообладатели: ЛН 2 С.р.л. а сочо унико (IT)
Приоритетные данные: 07.06.2006 IT PD2006U000078

Реферат

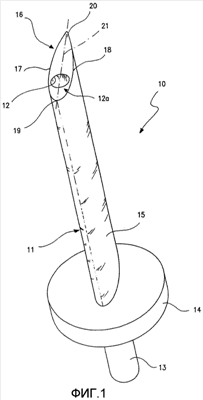

Настоящее изобретение относится к опорному устройству для датчиков давления, установленных внутри центробежных вентиляторов, и обеспечивает при его использовании исключение аэродинамического сопротивления внутри вентилятора и повышает эффективность всей вентиляционной системы. Указанный технический результат достигается в опорном устройстве для датчиков давления, выполненном с возможностью установки внутри камер (7) сжатия центробежных вентиляторов, содержащем корпус (11) с, в основном, продольным прохождением с проходящей внутри вдоль указанного направления продольного прохождения проходной трубой (12) и открытой на обоих продольных концах (12а, 12b), при этом корпус содержит первую часть (13) для обеспечения опоры на корпус вентилятора и вторую часть (15), проходящую от указанной первой части (13), выполненную с возможностью погружения в поток, создаваемый камерой (7) сжатия вентилятора, посредством заданного позиционирования концевого отверстия трубы внутри потока с целью измерения с помощью трубы (12) сигнала давления, в котором вторая часть (15) корпуса (11) имеет поперечное сечение поперек направления продольного прохождения, имеющее форму аэродинамического профиля с низким коэффициентом сопротивления. 5 з.п. ф-лы, 5 ил.
