RU 2151971 C1, 27.06.2000. RU 2138743 C1, 27.09.1999. RU 64284 U1, 27.06.2007. RU 2317430 C1, 20.02.2008. DE 2751530 A1, 23.05.1979. US 4253031 A, 24.02.1981.
Имя заявителя:
Гуров Валерий Игнатьевич (RU), Шестаков Константин Никодимович (RU), Князев Александр Николаевич (RU), Кулаков Вячеслав Васильевич (RU), Куфтов Александр Федорович (RU), Арзамасцев Анатолий Александрович (RU)
Изобретатели:
Гуров Валерий Игнатьевич (RU) Шестаков Константин Никодимович (RU) Князев Александр Николаевич (RU) Кулаков Вячеслав Васильевич (RU) Куфтов Александр Федорович (RU) Арзамасцев Анатолий Александрович (RU)
Патентообладатели:
Гуров Валерий Игнатьевич (RU) Шестаков Константин Никодимович (RU) Князев Александр Николаевич (RU) Кулаков Вячеслав Васильевич (RU) Куфтов Александр Федорович (RU) Арзамасцев Анатолий Александрович (RU)
Реферат

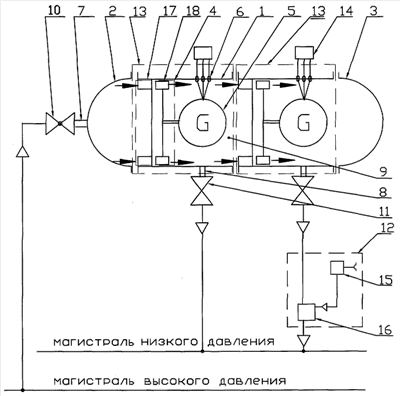

Газотурбогенератор предназначен для утилизации потенциальной избыточной энергии давления природного газа в магистральных трубопроводах и содержит герметичный корпус с крышками, турбину, электрогенератор, проходные изоляторы, входной и выходной патрубки. Корпус имеет сквозную полость, снабженную входом и выходом с противоположных сторон. Турбина и электрогенератор механически связаны между собой и размещены в полости корпуса. Крышки расположены на входе и выходе полости корпуса. Входной патрубок размещен на крышке входа в полость корпуса. Проходные изоляторы установлены на корпусе и соединены с электрогенератором. Газотурбогенератор дополнительно включает регулятор, кран, агрегат нагрева. Турбина, электрогенератор, корпус с проходными изоляторами, выходной патрубок и кран объединены в модуль. Кроме того, газотурбогенератор содержит, по крайней мере, два модуля, последовательно сопряженные корпусами между собой, где крышка входа в полость установлена на корпусе первого модуля, а крышка выхода из полости установлена на корпусе последнего модуля с образованием объединенной герметичной полости модулей. Регулятор установлен на входном патрубке, который размещен на крышке входа в полость. Каждый кран установлен на корпусе отдельного модуля через выходной патрубок. За краном последнего модуля последовательно подключен агрегат нагрева. Изобретение направлено на повышение эффективности использования потенциальной избыточной энергии давления природного газа на газораспределительных станциях. 6 з.п. ф-лы, 1 ил.
