ТУРБОНАСОСНЫЙ АГРЕГАТ

Номер публикации патента: 2418987

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009142084/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F04D013/04   F04D009/04
Аналоги изобретения: RU 2083881 C1, 10.07.1997. RU 2300021 С1, 27.05.2007. RU 2106534 C1, 10.03.1998. US 5403165 A, 04.04.1995. US 5232333 A, 03.08.1993.

Имя заявителя: Болотин Николай Борисович (RU)
Изобретатели: Болотин Николай Борисович (RU)
Патентообладатели: Болотин Николай Борисович (RU)

Реферат

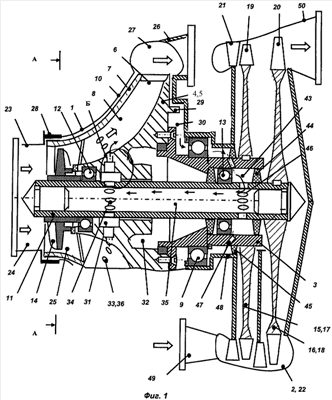

Изобретение относится к насосостроению и может быть использовано в том числе в ракетной технике. Агрегат содержит корпуса 10, 22, 23, 26, шнекоцентробежный насос, шнек 14 и турбину 2. Насос содержит центробежное рабочее колесо 4 со ступицей 5, имеющей внутреннюю полость 32, установленное на внешнем валу 3, который установлен в подшипнике 7, защищенном уплотнением 45. Турбина 2 содержит две ступени 15, 16 с сопловыми аппаратами 21, 22 и рабочими колесами 17, 18. Внутри вала 3 на подшипниках 12, 13 установлен внутренний вал 11. Турбина 2 выполнена биротативной. Рабочие колеса 17, 18 турбины 2 установлены соответственно на внешнем и внутреннем валах 3, 9, а шнек 14 - на внешнем валу 3. Изобретение направлено на улучшение кавитационных свойств насоса, входящего в состав турбонасосного агрегата, и обеспечение разгрузки внутреннего и внешнего валов от осевых сил. 2 з.п. ф-лы, 6 ил.
