RU 2232300 C2, 10.07.2004. RU 2300021 C1, 27.05.2007. RU 2106534 C1, 10.03.1998. RU 2083881 C1, 10.07.1997. GB 2107404 A, 27.04.1983. US 5403165 A, 04.04.1995. US 5232333 A, 03.08.1993.
Имя заявителя:
Болотин Николай Борисович (RU)
Изобретатели:
Болотин Николай Борисович (RU)
Патентообладатели:
Болотин Николай Борисович (RU)
Реферат

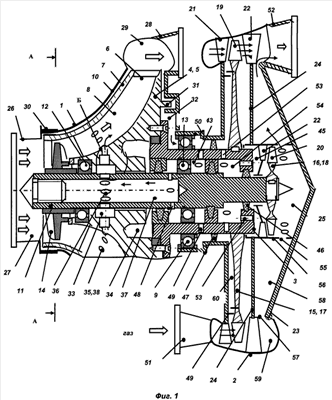

Изобретение относится к насосостроению. Агрегат содержит корпуса, центробежный насос 1, шнек 14, две газовые турбины 15, 16 и внешний и внутренний валы 3, 11, Вал 11 установлен внутри вала 3 на подшипниках 12, 13. Насос содержит центробежное рабочее колесо 4 со ступицей 5, имеющей внутреннюю полость 34. Колесо 4 закреплено на валу 3, который установлен в подшипнике 9, защищенном уплотнением 47. Турбины 15, 16 установлены в корпусе 23 с входным и выхлопным патрубками 51, 52 и включают сопловые аппараты 21, 22 и рабочие колеса 17, 18. Колеса 17, 18 установлены на валах 3, 11, шнек установлен на валу 3. Колесо 18 турбины 16 выполнено меньшего диаметра, чем колесо 17 турбины 15. Колесо 17 турбины 15 установлено в задней полости 25, выполненной внутри корпуса 23 турбины в его центральной части. Канал подвода газа к турбине 16 выполнен внутри внешнего вала 3 и сообщает полость входного патрубка 51 с полостью 54 перед турбиной 16. Канал отвода газа выполнен в виде кольцевой щели 57, соединяющей заднюю полость 45 турбины 16 с выхлопным патрубком 52 турбины 15. Изобретение направлено на улучшение кавитационных свойств насоса, входящего в состав турбонасосного агрегата, и обеспечение разгрузки осевых сил. 3 з.п. ф-лы, 6 ил.
