| ПОГРУЖНОЙ ЦЕНТРОБЕЖНЫЙ ВЫСОКОНАПОРНЫЙ ЭЛЕКТРИЧЕСКИЙ НАСОС |  |
Номер публикации патента: 2177088 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F04D013/08 | | Аналоги изобретения: | RU 2065531 C1, 20.08.1996. RU 2147083 C1, 27.03.2000. RU 2136971 C1, 10.09.1999. RU 2122142 C1, 20.11.1998. RU 2159870 C1, 27.11.2000. US 4350911 A, 21.09.1982. US 4329122 A, 11.05.1982. DE 2458495 A1, 16.06.1976. DE 2257718 A1, 30.05.1974. US 3730641 A, 01.05.1973. |
| Имя заявителя: | Производственный комплекс "Альметьевский насосный завод" АО "АЛНАС" | | Изобретатели: | Кириллов А.А. | | Патентообладатели: | Производственный комплекс "Альметьевский насосный завод" АО "АЛНАС" |
Реферат | |

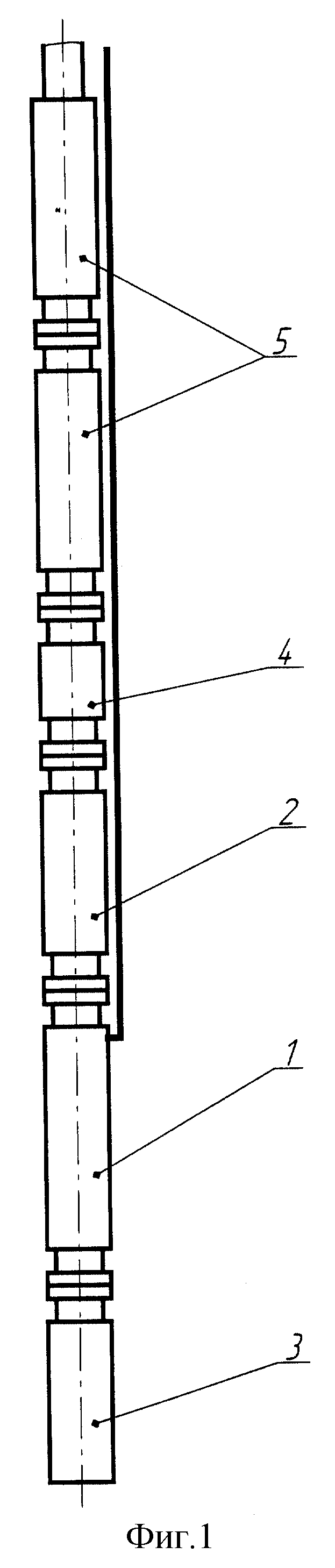

Насос предназначен, в частности, для перекачки нефти из скважин. Погружной центробежный высоконапорный электрический насос содержит электродвигатель с гидрозащитой, включающей протектор и компенсатор, входной модуль и секционный насос. Валы входного модуля насоса и протектора сочленены посредством шлицевых муфт. Валы протектора гидрозащиты и входного модуля сочленены посредством пружинной муфты. Вал протектора зафиксирован в корпусе муфты посредством неподвижного цилиндрического вкладыша, а вал входного модуля - посредством подвижной цилиндрической вставки, между ними установлен упругий элемент, выполненный, например, в виде пружины сжатия. Подвижная цилиндрическая вставка выполнена с наружной шлицевой поверхностью. Такое соединение позволяет создать насос, имеющий напор 2600 м, без изменения его диаметра и материала вала за счет исключения скручивания вала на участке с нарезанными шлицами. 1 з.п.ф-лы, 2 ил.
|
