RU 2309296 C1, 27.10.2007. SU 1373876 A1, 15.02.1988. SU 1430600 A1, 15.10.1988. GB 1373121 A, 06.11.1974. GB 399665 A, 12.10.1933.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Изобретатели:
Загрядцкий Владимир Иванович (RU) Кобяков Евгений Тихонович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Реферат

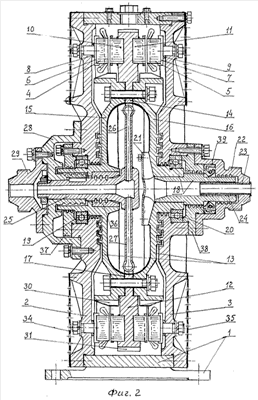

Изобретение относится к области насосостроения. Моноблочный черпаковый электронасос имеет привод от торцового асинхронного электродвигателя, корпус которого совмещен со станиной насоса. Внутри центральной полости электронасоса на крышках станины установлены два магнитопровода статора с m-фазной обмоткой возбуждения, между которыми размещены два магнитопровода ротора с короткозамкнутыми обмотками, жестко закрепленные с противоположных сторон на центральном кольцевом диске, охватывающем полый корпус насоса с размещенными внутри него на неподвижном отводе черпаками. Центральный кольцевой диск жестко связан с полым корпусом насоса, опирающимся на подшипники, расположенные в боковых крышках станины насоса. Тем самым образован единый ротор черпакового электронасоса, размещенный внутри центральной полости между боковыми крышками станины насоса. Изобретение направлено на создание компактной конструкции моноблочного черпакового электронасоса малой материалоемкости с улучшенными эксплуатационно-техническими показателями при одновременном повышении его надежности и снижении себестоимости изготовления. 3 з.п. ф-лы, 2 ил.
