МНОГОСТУПЕНЧАТЫЙ ЭЛЕКТРОНАСОСНЫЙ АГРЕГАТ

Номер публикации патента: 2162547

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 99115612/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F04D001/06   F04D013/06   F04D029/44
Аналоги изобретения: RU 2042053 C1, 20.08.1995. RU 2103556 C1, 27.01.1998. SU 91094 A, 14.11.1959. US 3950112 A, 13.04.1976. US 4307995 A, 29.12.1981. US 3967915 A, 06.07.1976. GB 2020360 A, 14.11.1979.

Имя заявителя: Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" им. С.П. Королева"
Изобретатели: Белоусов Н.И.
Патентообладатели: Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" им. С.П. Королева"

Реферат

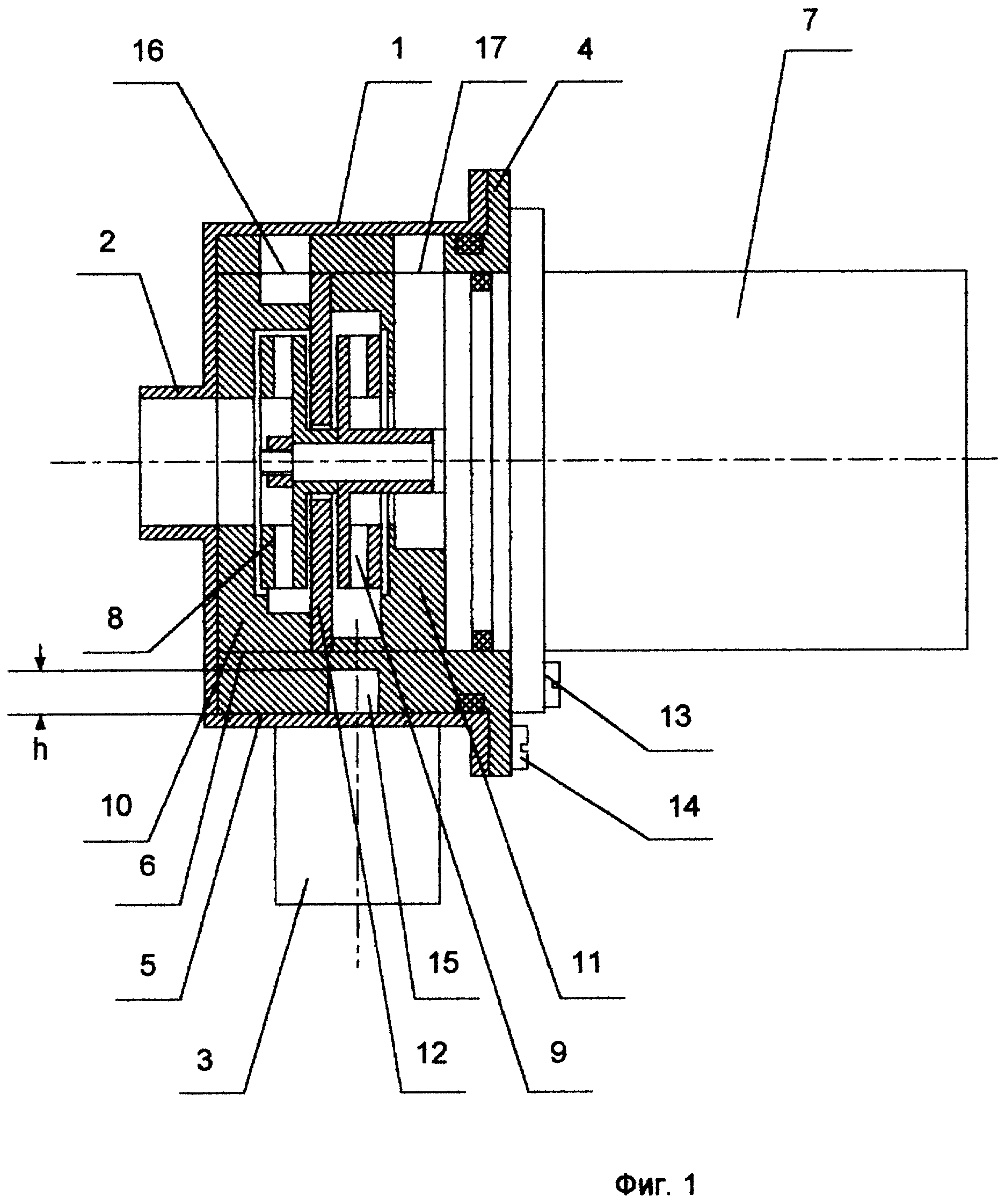

Многоступенчатый электронасосный агрегат (ЭНА) относится к машиностроительной гидравлике и может быть использован в составе систем терморегулирования изделий авиационной и ракетной техники. ЭНА содержит корпус и установленную в нем цилиндрическую обойму, в расточке которой размещены электродвигатель и n [n = 2, 3 и т.д.] рабочих колес, при этом на наружной поверхности обоймы выполнены n - 1 переводных каналов, сообщающихся с поверхностью расточки в местах выхода каждого предыдущего и входа в каждое последующее рабочее колесо. Расточка обоймы выполнена эксцентричной относительно наружной цилиндрической поверхности обоймы, а переводные каналы выполнены в виде канавок постоянного поперечного сечения и постоянной глубины h относительно наружной цилиндрической поверхности обоймы. Эксцентриситет рассчитывается по формуле и зависит от геометрических размеров обоймы. Использование изобретения позволяет повысить технологичность и уменьшить радиальные габариты и массу ЭНА. 3 ил.
